Clapet Anti-Retour RG1 6666
CLAPET ANTI-RETOUR
Clapet Anti-Retour Gefa RG1 6666 (RF 6666) - Référence Technique et Avantages
Le clapet anti-retour de la série RG1 6666 (RF 6666) est un dispositif essentiel pour garantir le flux unidirectionnel dans les systèmes de tuyauterie. Conçu pour une performance optimale et une durabilité accrue, ce modèle se décline en plusieurs tailles, allant de DN 15 à DN 150, avec des pressions nominales (PN) variant entre 6 et 40 bar selon les dimensions.
Spécifications Techniques
| Tailles (DN) | Pression Nominale Max (PN) | Température Max de Fonctionnement |
|---|---|---|
| DN 15 – DN 100 | 40 bar | Jusqu’à 400°C |
| DN 125 – DN 150 | 16 bar | Jusqu’à 400°C |
Matériaux Utilisés
DN15 - DN100
| Composant | Matériau |
|---|---|
| Corps du clapet | 1.4408 |
| Clapet | 1.4571 |
| Ressort | 1.4571 |
| Joint | EPDM, NBR, FPM, ou FEP/FPM |
DN125 - DN150
| Composant | Matériau |
|---|---|
| Corps du clapet | 1.4408 |
| Clapet | 1.4408 |
| Ressort | 1.4571 |
| Joint | EPDM, NBR, FPM, ou FEP/FPM |
Dimensions et Poids

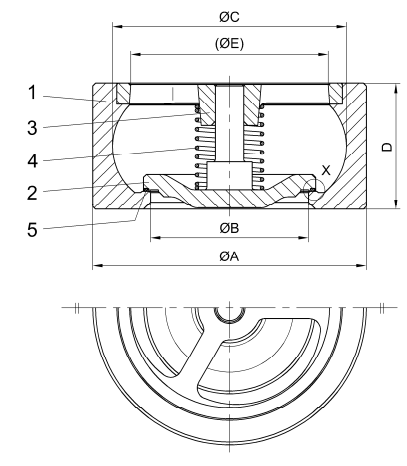

DN125 - DN150
| ØA (mm) | ØB (mm) | ØC (mm) | D (mm) | ØE (mm) | Poids (kg) | |
|---|---|---|---|---|---|---|
| DN 125 | 194 | 112 | 166 | 90 | 140 | 10 |
| DN 150 | 220 | 132 | 195 | 106 | 160 | 14 |

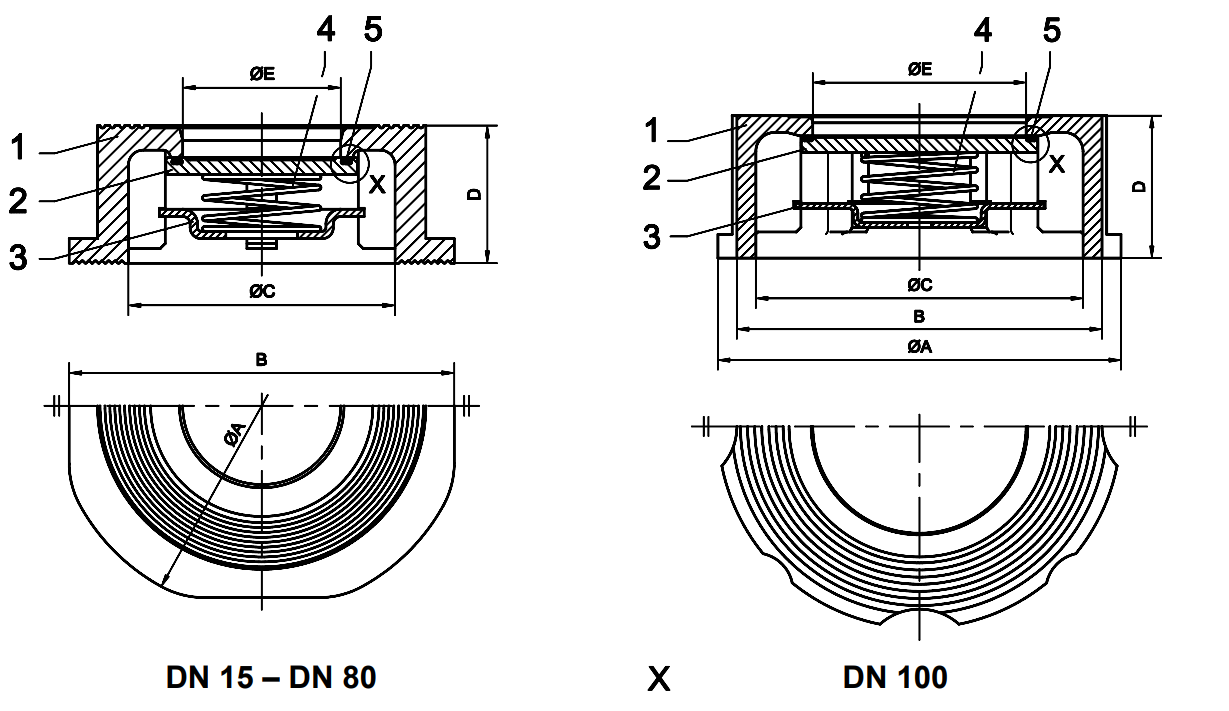

DN15 - DN100
| Taille (DN) | ØA (mm) | ØB (mm) | ØC (mm) | D (mm) | ØE (mm) | Poids (kg) |
|---|---|---|---|---|---|---|
| DN15 | 53 | 45 | 29 | 16 | 15 | 0.1 |
| DN20 | 63 | 55 | 36 | 19 | 20 | 0.15 |
| DN25 | 73 | 65 | 44 | 22 | 25 | 0.25 |
| DN32 | 84 | 78 | 54 | 28 | 32 | 0.5 |
| DN40 | 94 | 88 | 65.5 | 31.5 | 39 | 0.7 |
| DN50 | 109 | 98 | 78 | 40 | 48 | 1.1 |
| DN65 | 129 | 118 | 99 | 46 | 62 | 1.5 |
| DN80 | 144 | 134 | 117 | 50 | 75 | 2.5 |
| DN100 | 170 | 154 | 138 | 60 | 90 | 3.7 |
Caractéristiques et Avantages
| Caractéristiques | Description |
|---|---|
| Construction en Sandwich | Installation facile entre les brides de tuyauterie existantes |
| Faible Bruit | Minimisation du bruit pendant le fonctionnement |
| Faible Perte de Pression | Réduction des pertes de pression pour une efficacité énergétique |
| Installation Flexible | Peut être installé dans n’importe quelle position |
| Fiabilité et Durabilité | Matériaux de haute qualité pour une longue durée de vie |
| Conformité aux Normes | Respecte la norme EN 558-1 série 49 (DIN 3202-K4) |
Le clapet anti-retour de la série RG1 6666 (RF 6666) se distingue par ses performances fiables, sa durabilité et sa flexibilité d’installation. Que ce soit pour des applications industrielles ou des systèmes de gestion de fluides, ce modèle offre des solutions efficaces et conformes aux normes les plus rigoureuses.
Pour des besoins spécifiques ou des configurations particulières, des exécutions spéciales en Titane, Hastelloy, Teflon, etc., sont disponibles sur demande, garantissant une adaptation parfaite à diverses applications industrielles.
