Clapet anti-retour
Les clapets anti-retour assurent la sécurité et l’efficacité des systèmes de tuyauterie.
CLAPET ANTI-RETOUR
Bien choisir son clapet anti-retour
Les clapets anti-retour, souvent négligés mais cruciaux, sont les garants invisibles de la fluidité dans les systèmes de tuyauterie industriels. Leur rôle fondamental est de maintenir la circulation des fluides dans une seule direction, préservant ainsi l’intégrité opérationnelle des installations industrielles. En empêchant le reflux indésirable, ces dispositifs jouent un rôle vital dans la protection des équipements et la sécurité des processus industriels.
Nos séries
Qu'est-ce qu'un clapet anti-retour ?
Les clapets anti-retour sont des éléments incontournables dans les systèmes de tuyauterie industriels, agissant comme des régulateurs de flux unidirectionnels. Leur importance réside dans leur capacité à maintenir la direction unidirectionnelle du flux, évitant les dommages et les perturbations dans les réseaux d’eau, d’air et de fluides divers.
Imaginez-les comme des portes intelligentes, ouvertes uniquement dans le sens du flux, assurant ainsi une circulation fluide et sécurisée des fluides. Cette fonction de régulation unidirectionnelle est essentielle dans de nombreuses applications industrielles, où la stabilité et la continuité des processus sont cruciales.
Pourquoi choisir un clapet anti-retour ?
Les clapets anti-retour offrent une multitude d’avantages dans une variété d’applications industrielles et domestiques. Ce qui en fait des composants indispensables pour garantir le bon fonctionnement et la sécurité des systèmes de tuyauterie.
Premièrement, ils préviennent efficacement les reflux, assurant ainsi un flux unidirectionnel qui maintient l’intégrité des processus industriels et domestiques. Cette fonctionnalité contribue également à protéger les équipements en évitant les dommages causés par les flux inversés. C’est ce qui prolonge leur durée de vie et réduit les coûts de maintenance.
Deuxièmement, les clapets anti-retour renforcent la sécurité des environnements de travail en minimisant les risques associés aux reflux potentiellement dangereux. Cette caractéristique est essentielle dans les industries où la sécurité des opérateurs est une priorité absolue.
De plus, leur efficacité énergétique est notable, car ils permettent une utilisation plus efficace de l’énergie en maintenant un flux unidirectionnel, réduisant ainsi la consommation et les coûts énergétiques.
Enfin, la polyvalence des clapets anti-retour, avec une gamme variée de tailles, de matériaux et de configurations, les rend adaptés à une multitude d’applications industrielles et domestiques.
Types de clapets anti-retour
Les clapets anti-retour se déclinent en plusieurs variétés, chacune apportant ses avantages spécifiques selon les besoins.

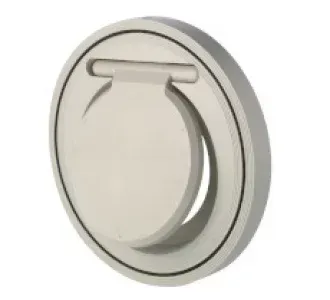

Clapets anti-retour à battant
Les clapets anti-retour à battant sont parmi les plus couramment utilisés. Ils se composent d’un battant pivotant sur une charnière, permettant au fluide de circuler dans une seule direction tout en se refermant pour bloquer tout retour de flux. Ces clapets sont idéaux pour les applications nécessitant une faible perte de charge et une fermeture rapide et étanche, telles que les systèmes de traitement des eaux et les réseaux d’égouts.
Clapets anti-retour à disque
Les clapets anti-retour à disque utilisent un disque mobile pour réguler le flux de fluide. Lorsque le fluide circule dans la direction correcte, le disque s’ouvre pour permettre le passage. En revanche, en cas de reflux, le disque se ferme automatiquement pour bloquer le flux inverse. Ces clapets sont couramment utilisés dans les applications nécessitant une installation verticale ou horizontale, telles que les systèmes de ventilation et de climatisation.

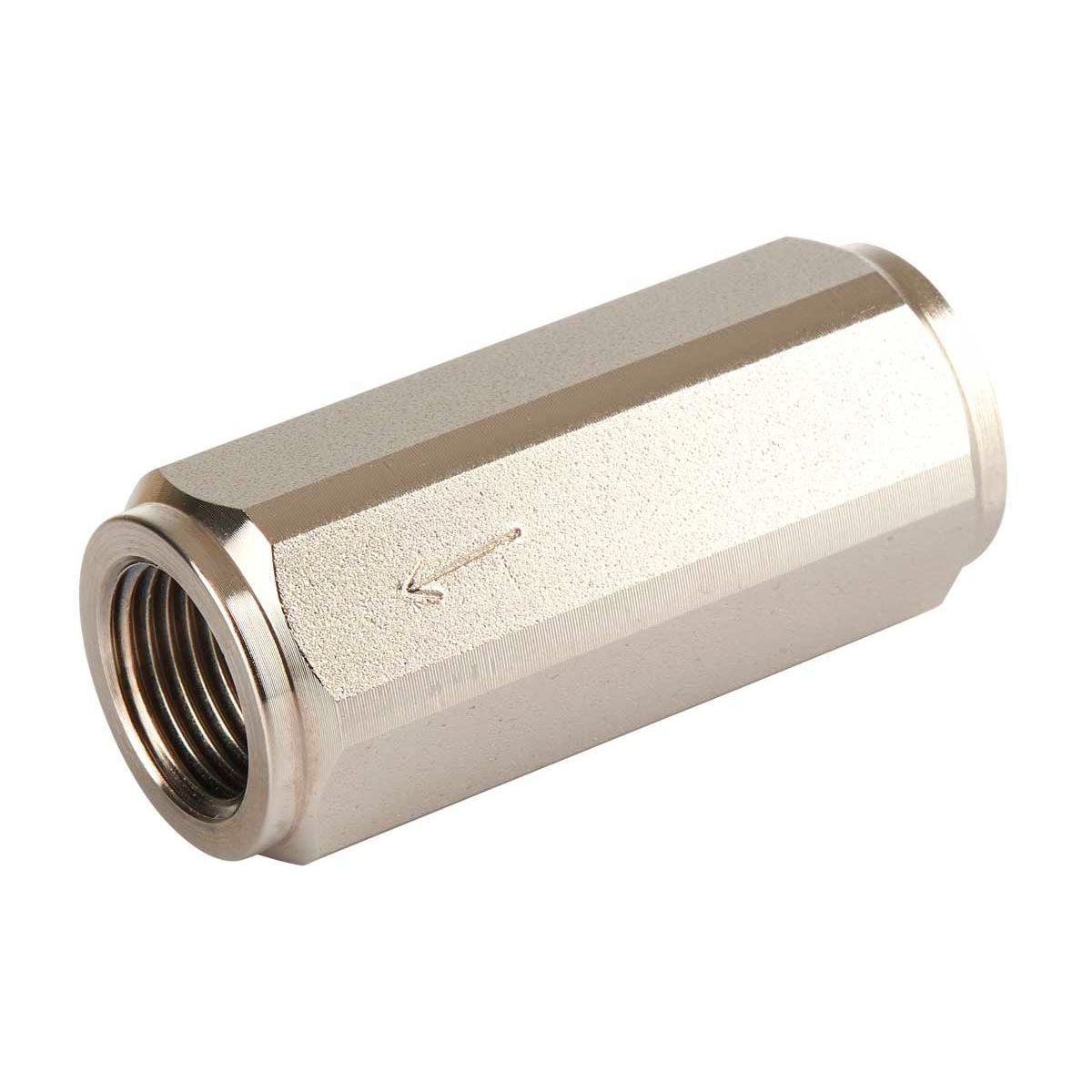

Clapets anti-retour à piston
Les clapets anti-retour à piston utilisent un piston mobile pour contrôler le flux de fluide. Lorsque le fluide circule dans la direction souhaitée, le piston se déplace pour permettre le passage. En cas de reflux, le piston se bloque pour empêcher tout retour de flux. Ces clapets sont souvent utilisés dans les applications nécessitant une fermeture rapide et sûre, comme les systèmes de pompage et les circuits hydrauliques.
Nos modèles de clapets anti-retour
Dans notre gamme de clapets anti-retour, nous proposons deux modèles de premier plan : le Clapet Anti-Retour RG1 6666 (RF 6666) et le Clapet Anti-Retour Gerfa Série RG2 8686 (RF 8686). Ces deux produits ont été soigneusement conçus pour répondre aux besoins variés des applications industrielles les plus exigeantes.
Clapet anti-retour RG1 6666 (RF 6666)
Le Clapet Anti-Retour RG1 6666 offre une performance exceptionnelle dans des conditions de haute pression et de haute température. Avec une plage de pression nominale pouvant atteindre 40 bar (selon la taille), il garantit une fiabilité et une robustesse accrues, idéales pour les environnements industriels les plus exigeants. Sa capacité à fonctionner à des températures allant jusqu’à 400°C en fait un choix polyvalent pour une variété d’applications.
Clapet anti-retour Gefa Série RG2 8686 (RF 8686)
Le Clapet Anti-Retour Gerfa Série RG2 8686 se distingue par sa résistance chimique exceptionnelle et sa fiabilité dans des conditions de température variées. Avec une pression nominale de 10 bar, il offre une performance constante même dans des environnements corrosifs. Son corps en PTFE-Carbone lui confère une excellente compatibilité chimique, en particulier avec des produits chimiques agressifs.
Ces deux modèles sont conçus pour offrir une installation facile et une compatibilité maximale avec les systèmes de tuyauterie existants. Qu’il s’agisse de maintenir la pression dans les applications industrielles les plus exigeantes ou de garantir la sécurité et la fiabilité dans des environnements chimiquement agressifs, nos clapets anti-retour sont conçus pour répondre à vos besoins les plus critiques.
Caractéristiques
Pour vous aider à choisir entre nos deux modèles de clapets anti-retour, nous avons élaboré un tableau comparatif détaillant les caractéristiques essentielles des Clapets Anti-Retour RG1 6666 (RF 6666) et Gerfa Série RG2 8686 (RF 8686). Ce comparatif met en évidence les différences en termes de diamètre nominal, pression nominale, température maximale de fonctionnement, matériaux utilisés et autres spécificités techniques.
En comprenant mieux ces distinctions, vous pourrez sélectionner le clapet anti-retour qui répondra le mieux à vos exigences industrielles spécifiques, garantissant ainsi une performance optimale et une durabilité accrue de votre système de tuyauterie.
| Caractéristiques | Clapet Anti-retour RG1 6666 | Clapet Anti-Retour RG2 8686 |
|---|---|---|
| Diamètre Nominal (DN) | 15 à 150 | 15 à 125 |
| Pression Nominale (PN) | 6 à 40 (selon la taille) | 10 |
| Température Max de Fonctionnement | Jusqu’à 400°C | -30°C à + 160°C |
| Longueur de Construction | Conforme à EN 558-1 série 49 (DIN 3202-K4) | K5 (DIN 3202 / T3) |
| Pression de Fonctionnement Max | DN15 – DN100 : 40bar | DN125 – DN150 : 16bar | DN15 à DN50 : 10bar | DN65 à DN80 : 6bar | DN100 à DN125 : 4bar |
| Matériaux Utilisés | Corps : 1.4408 | support 1.4408 | ressort 1.4571 | joint EPDM, NBR, FPM, FEP/FPM | Corps : PTFE-carbone | support PTFE carbone | ressort 1.4571 FEP-revêtu |
| Taux de Fuite | 2 (test selon DIN 3230 BN/BO) 1 (optionnel avec joint souple – test selon DIN 3230 BN/BO) | 2 (test selon DIN 3230 BN/BO) 1 (optionnel avec joint souple – test selon DIN 3230 BN/BO) |
| Montage | Entre brides selon la norme DIN 2501 ou ANSI B16.5 | Entre brides PN 10/16 |
| Résistance Chimique | Résistant à presque tous les produits chimiques | Résistant à presque tous les produits chimiques sauf les fluorures et les métaux alcalins liquides |
| Installation | Peut être installé dans n’importe quelle position | Peut être installé dans n’importe quelle position |
| Dimensions et Poids (exemple DN 100) | ØA: 164 mm B: 80 mm ØC: 90 mm Ouverture: 29 mbar Poids: 2,90 kg | ØA: 164 mm B: 80 mm ØC: 90 mm Ouverture: 29 mbar Poids: 2,90 kg |
| Conformité aux Normes | EN 558-1 série 49 (DIN 3202-K4) | DIN 3202 / T3 |
| Options de Matériaux | Titane, Hastelloy, Teflon, etc | Autres matériaux disponibles |
| Autres Caractéristiques | Construction en sandwich, faible bruit, faible perte de pression, haute fiabilité, longue durée de vie | Faible adhésion de surface, aucun dépôt de résidus |
Instructions d'installation
L’installation correcte des clapets anti-retour est cruciale pour assurer leur bon fonctionnement et leur durabilité. Le tableau suivant fournit des instructions détaillées pour l’installation des modèles RG1 6666 (RF 6666) et Gerfa Série RG2 8686 (RF 8686).
En suivant ces étapes précises, vous garantirez une mise en place efficace, évitant ainsi les fuites et les dysfonctionnements.
| Clapet Anti-retour RG1 6666 | Clapet Anti-Retour RG2 8686 | |
|---|---|---|
| Position d’installation | Toutes positions | Toutes positions |
| Montage | Entre brides selon DIN 2501 ou ANSI B16.5 | Entre brides PN 10/16 |
| Procédure d’installation | Rincer la tuyauterie, Vérifier les brides, écarter les brides, insérer le clapet et les joints, centrer le clapet, serrer les vis en croix | Rincer la tuyauterie, Vérifier les brides, écarter les brides, insérer le clapet et les joints, centrer le clapet, serrer les vis en croix |
| Couples de serrage standard | M12: 52 Nm | M16: 125 Nm | M20: 240 Nm | M24: 415 Nm | DN15: 15 Nm | DN20: 25 Nm | DN25: 35 Nm | DN32: 50 Nm | DN40: 55 Nm | DN50: 70 Nm | DN65: 75 Nm | DN80: 80 Nm | DN100: 80 Nm | DN125: 90 Nm |
Les clapets anti-retour sont des composants industriels qui jouent un rôle crucial dans le maintien de l’intégrité et de l’efficacité des systèmes de tuyauterie industriels. En empêchant le reflux indésirable, ils protègent les équipements et assurent la continuité des processus, contribuant ainsi à la sécurité et à la performance des installations.
Que ce soit le Clapet Anti-Retour RG1 6666 (RF 6666) avec ses capacités de haute pression et température, ou le Clapet Anti-Retour Gerfa Série RG2 8686 (RF 8686) avec sa résistance chimique supérieure, chaque modèle présente des caractéristiques adaptées à des besoins spécifiques.
Le choix du bon clapet dépendra de vos exigences particulières en matière de pression, température, et compatibilité chimique. En suivant les instructions d’installation et de maintenance, vous garantirez une performance optimale et prolongerez la durée de vie de vos clapets anti-retour.
