Guide complet sur les réducteurs planétaires

Les réducteurs planétaires sont des composants essentiels dans de nombreuses applications industrielles et mécaniques. Leur conception ingénieuse et leur efficacité en font des éléments clés pour la transmission de puissance dans une variété de systèmes.

Avec une attention particulière portée sur la précision, la réactivité et le succès, valeurs chères à RECOWA, nous vous offrirons un aperçu approfondi de ces composants essentiels. Vous y découvrirez aussi une large gamme de réducteurs et motoréducteurs comme les réducteurs à arbres parallèles, les réducteurs à roues et vis sans fin, les réducteurs à couple conique etc…

Dans ce guide complet, nous allons explorer en détail le fonctionnement, les types et les critères de choix d’un réducteur planétaire.



Qu'est-ce qu'un réducteur planétaire ?

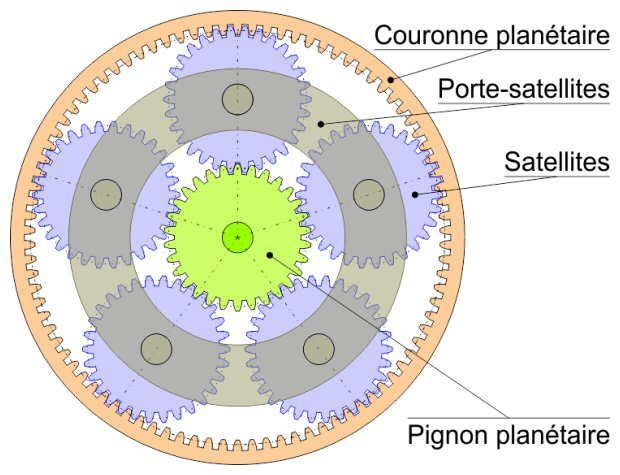

Un réducteur planétaire est un dispositif mécanique utilisé dans divers systèmes pour modifier la vitesse et le couple d'un mécanisme d'entraînement. Il est composé d'un ensemble d'engrenages disposés de manière à réduire la vitesse de rotation de la sortie tout en augmentant le couple. Le principe de fonctionnement d'un réducteur planétaire repose sur l'utilisation de trains épicycloïdaux, où un engrenage central (le soleil) est entouré de plusieurs engrenages (satellites) qui tournent autour de lui. Ces engrenages sont en contact avec une couronne dentée externe, ce qui permet la transmission du mouvement.

En actionnant le soleil par un moteur, le mouvement est transmis aux satellites, entraînant la rotation de la couronne et de l'arbre de sortie. Ce mécanisme permet de réduire la vitesse de sortie tout en augmentant le couple. Les réducteurs planétaires sont largement utilisés dans une variété d'applications industrielles, telles que l'automobile, l'aérospatiale, l'électronique, etc., où une transmission efficace du mouvement et du couple est nécessaire.  Ils sont essentiels pour les systèmes réducteurs industriels en raison de leur efficacité et de leur fiabilité.

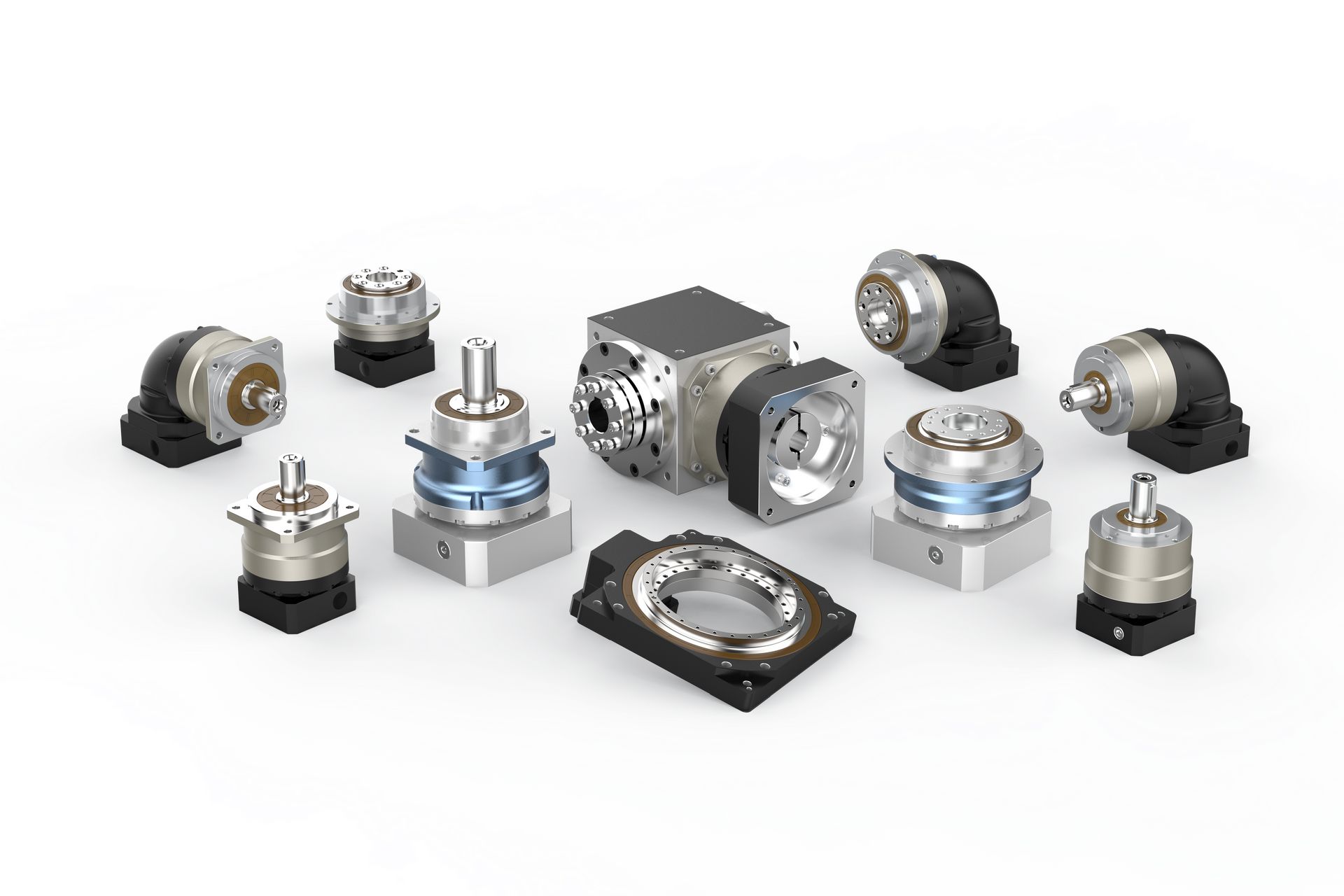

Les différents types de réducteurs planétaires

Les réducteurs planétaires sont des éléments essentiels dans de nombreuses applications industrielles et mécaniques, offrant une transmission efficace du mouvement et du couple. Ils se déclinent en deux principaux types : les réducteurs planétaires simples et les réducteurs planétaires composés. Chacun de ces types présente des caractéristiques distinctes et des avantages spécifiques, adaptés à différents besoins et exigences.

Les réducteurs planétaires simples étage

Les réducteurs planétaires simples sont des dispositifs de transmission relativement simples. Ils sont composés d'un seul train d'engrenages planétaires. Leur conception compacte et efficace les rend adaptés à de nombreuses applications. Parmi leurs avantages figurent leur compacité, leur efficacité élevée et leur coût souvent plus abordable. Cependant, ils présentent des inconvénients tels qu'une capacité de charge limitée et une plage de vitesse restreinte, nécessitant parfois une maintenance plus fréquente.

Les réducteurs planétaires composés (plusieurs étages)

Les réducteurs planétaires composés intègrent plusieurs étages de trains d'engrenages planétaires. C’est ce qui leur permet d'atteindre des rapports de réduction plus élevés et une plus grande flexibilité en termes de rapport de vitesse. Leurs avantages incluent une meilleure répartition de la charge, une durabilité accrue et une capacité à gérer des charges plus importantes.

Cependant, leur conception plus complexe peut entraîner des coûts initiaux plus élevés et des exigences de maintenance plus complexes.

Pour garantir les performances optimales avec un réducteur planétaire, vous devez choisir le bon et assurer une installation correcte suivant des étapes essentielles.

Critères de sélection d'un réducteur planétaire

Lors du choix d'un réducteur planétaire, il est important de tenir compte des critères suivants :

• Le couple de sortie requis pour l'application.
• La vitesse de rotation et le rapport de réduction souhaités.
• Les contraintes d'encombrement et de montage.
• Les exigences de précision et de fiabilité.
• Les conditions environnementales, telles que la température, l'humidité et les vibrations.

L'installation correcte du réducteur est primordiale. Avant tout, assurez-vous que toutes les pièces sont en bon état. L'alignement précis des arbres d'entrée et de sortie est crucial pour éviter les contraintes excessives. Suivez attentivement les instructions du fabricant pour garantir une installation sans faille.

Maintenance et durabilité

Une maintenance régulière est la garantie de la durabilité du réducteur.

La lubrification des engrenages, l’inspection des joints d'étanchéité et le contrôle du jeu doivent être effectués périodiquement.

Surveillez attentivement les signes d’usure et intervenez rapidement si nécessaire pour éviter les pannes et prolonger la durée de vie de votre réducteur planétaire.

Les réducteurs planétaires sont des composants essentiels dans de nombreuses applications industrielles, offrant une transmission de puissance efficace et fiable dans un encombrement réduit. En résumé, voici ce qu'il faut retenir :

Récapitulatif des points clés

• Les réducteurs planétaires sont des dispositifs de transmission mécanique utilisés pour réduire la vitesse de rotation et augmenter le couple de sortie.
• Ils se composent généralement d'un ensemble de roues dentées disposées selon le principe des trains épicycloïdaux.
• Les avantages des réducteurs planétaires comprennent leur compacité, leur rendement élevé, leur faible jeu, et leur rapport couple/poids élevé.
• Il existe différents types de réducteurs planétaires, notamment les réducteurs simples et les réducteurs composés, chacun avec ses propres avantages et inconvénients.
• Le choix d'un réducteur planétaire doit prendre en compte plusieurs critères, tels que le couple requis, la vitesse de rotation, la charge à supporter, l'environnement de fonctionnement, et la compatibilité avec les moteurs.
• Une installation et une maintenance appropriées sont essentielles pour assurer des performances optimales et une durée de vie prolongée du réducteur.

1. Effectuez une analyse détaillée des exigences de votre application avant de sélectionner un réducteur planétaire.
2. Choisissez un réducteur de qualité supérieure, fabriqué par un fournisseur réputé et offrant des performances fiables.
3. Assurez vous que le réducteur est correctement dimensionné pour répondre aux besoins de votre système, en tenant compte des conditions de fonctionnement et des charges prévues.
4. Optez pour un réducteur doté de fonctionnalités de maintenance facilitées, telles qu'un accès facile aux points de lubrification et aux pièces d'usure.
5. Consultez les spécifications techniques et les recommandations du fabricant pour garantir une installation correcte et une utilisation optimale du réducteur.

Réducteur planétaire vs. réducteur traditionnel : Quelles différences ?

Les réducteurs planétaires se distinguent par leur conception compacte et leur rendement élevé, offrant une polyvalence pour des applications précises et exigeantes. En revanche, les réducteurs traditionnels peuvent être plus adaptés à des besoins moins complexes.

Comment entretenir un réducteur planétaire ?

L'entretien d'un réducteur planétaire implique une inspection régulière, une lubrification adéquate, un nettoyage périodique, un alignement correct et des réparations professionnelles si nécessaire. Ces mesures garantissent la durabilité et les performances optimales du réducteur.
