Clapet Anti-Retour Gerfa Références C4444/6666, C8686 et C8888

Les clapets anti-retour des références C4444/6666, C8686 et C8888 sont des composants essentiels pour la prévention du reflux des fluides dans divers systèmes de tuyauterie. Ces clapets sont conçus pour offrir une protection fiable et durable contre les retours indésirables de liquides, gaz et autres fluides. Ils sont largement utilisés dans de nombreuses industries pour assurer la sécurité et l'efficacité des systèmes de tuyauterie.


Description des Références

Référence C4444/6666

Type et Construction



  • Type : Clapet anti-retour à battant de type Wafer
  • Construction : Type sandwich
  • Installation : Entre brides PN 10/16 (autres plages de pression sur demande)
  • Tailles Disponibles : DN 40 - DN 500

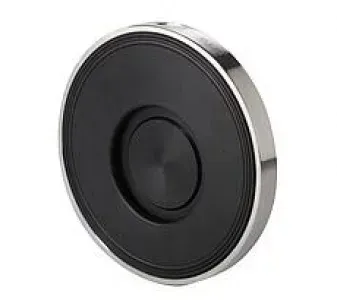

Référence C8686

Type et Construction

  • Type : Clapet anti-retour à battant de type Wafer
  • Construction : Type sandwich
  • Installation : Entre brides PN 10 (autres plages de pression sur demande)
  • Tailles Disponibles : DN 50 - DN 300

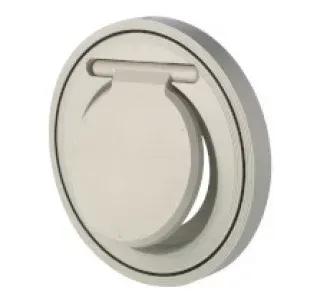

Référence C8888

Type et Construction


  • Type : Clapet anti-retour à battant de type Wafer
  • Construction : Type sandwich
  • Installation : Entre brides PN 10 (autres plages de pression sur demande)
  • Tailles Disponibles : DN 50 - DN 500


Matériaux :

Composant C4444/6666 C8686 C8888
Corps du clapet Acier zinc, Acier Inoxydable PTFE/coal Polypropylene
Disque Acier zinc, Acier Inoxydable PTFE/coal Polypropylene
Joint EPDM, NBR, FKM, PTFE FEP-coated O-ring EPDM, NBR, FPM, PTFE

Dimensions et Poids (DN32 à DN400)

Taille (DN) ØA (mm) ØB (mm) Hauteur H (mm) Poids (kg)
DN32 79 85 59 0.67
DN40 89 95 72 0.85
DN50 98 109 86 0.91
DN65 118 129 109 1.2
DN80 134 144 119 1.5
DN100 154 164 146 2.4
DN125 184 195 173 3.4
DN150 209 220 197 4.7
DN200 264 275 255 7.7
DN250 319 330 312 13
DN300 375 380 363 21
DN350 425 440 416 33
DN400 475 491 467 46

Pressions et Températures de Fonctionnement suivant le type de Joints

Type de Joint Température (°C) Pression Max. (bar)
EPDM -65 à +150 40
NBR -30 à +100 25
FKM -30 à +230 20
PTFE -200 à +250 16

Poids Léger : Facilite l'installation et la manipulation

  • Bruit Faible : Réduit les nuisances sonores pendant le fonctionnement
  • Position de Montage : Horizontale et verticale avec flux de bas en haut
  • Perte de Pression Faible : Optimise le débit des fluides
  • Fiabilité Élevée : Assure une performance constante et durable
  • Longue Durée de Vie : Réduit les besoins de maintenance et de remplacement

Applications Industrielles

Les clapets anti-retour C4444/6666, C8686 et C8888 sont adaptés pour une large gamme d'industries et d'applications, y compris :


  • Construction Navale
  • Industrie Pétrochimique
  • Industrie Chimique
  • Industrie Pharmaceutique
  • Technologie des Valves
  • Équipements de Protection Contre l'Incendie
  • Stations de Pompage

Comparatif des Clapets Anti-Retour Références C4444/6666, C8686 et C8888

Caractéristiques C4444/6666 C8686 C8888
Type de Clapet Battant Wafer Battant Wafer Battant Wafer
Construction Sandwich Sandwich Sandwich
Installation Entre brides PN 10/16 Entre brides PN 10 Entre brides PN 10
Tailles Disponibles DN 40 - DN 500 DN 50 - DN 300 DN 50 - DN 500
Matériaux Disponibles Acier, Acier inoxydable PTFE/coal Polypropylene
Position de Montage Horizontale et verticale Horizontale et verticale Horizontale et verticale
Perte de charge Faible PTFE/coal Faible

Les clapets anti-retour des références C4444/6666, C8686 et C8888 sont des solutions fiables et efficaces pour empêcher le reflux des fluides dans divers systèmes de tuyauterie. Leur construction robuste, leurs matériaux de haute qualité et leurs nombreuses options de personnalisation les rendent idéaux pour une variété d'applications industrielles.

Pour plus d'informations et des conseils sur la sélection du clapet adapté à vos besoins, contactez notre équipe technique.
