Excellence dans la Conception et la Fabrication d'échangeurs :
L'Art de la Performance Exceptionnelle
La libre dilatation radiale des plaques est l'un des atouts majeurs de notre technologie de transfert de chaleur. Conçues pour fonctionner sous des pressions de service allant jusqu'à 150 bars, nos unités offrent une surface d'échange impressionnante de 300 m²/m3. Cette caractéristique se traduit par une efficacité thermique exceptionnelle, tout en maintenant des coûts de maintenance à un niveau économique. Un autre avantage de notre échangeur de chaleur est sa faible rétention de liquide. Grâce à cette conception ingénieuse, les pertes sont minimisées, garantissant un fonctionnement optimal. De plus, nos échangeurs de chaleur offrent une plage de surface d'échange allant de 1 à 2 000 m², ce qui les rend polyvalents pour une multitude d'applications, qu'il s'agisse d'échanger des liquides entre eux, de traiter des gaz et des liquides, de servir de condenseurs, d'évaporateurs, ou même d'évapo-condenseurs. Un élément clé de notre technologie est l'absence de joints. Cette caractéristique élimine les risques de fuites et de défaillances associés aux joints traditionnels, offrant une fiabilité accrue. De plus, nos unités sont disponibles en versions tout soudées, ce qui garantit une construction robuste et durable. De plus, elles sont ouvrables, facilitant ainsi l'entretien et la maintenance. En résumé, nos échangeurs de chaleur sont le choix idéal pour les applications exigeantes où la dilatation radiale des plaques, la pression de service, la surface d'échange, la fiabilité, et la polyvalence sont essentielles. Avec des coûts de maintenance minimale et une faible rétention de liquide, ils offrent des performances exceptionnelles pour répondre à une variété de besoins thermiques.
Principe et applications
Le principe d’un échangeur thermique consiste à
transférer la chaleur du côté primaire vers le côté secondaire à travers une
plaque de transfert séparant les deux flux. Les
échangeurs Vahterus s’emploient pour le
chauffage, le
refroidissement, la
condensation, l’évaporation et la
récupération de chaleur de procédés.
Conception « Plate & Shell »

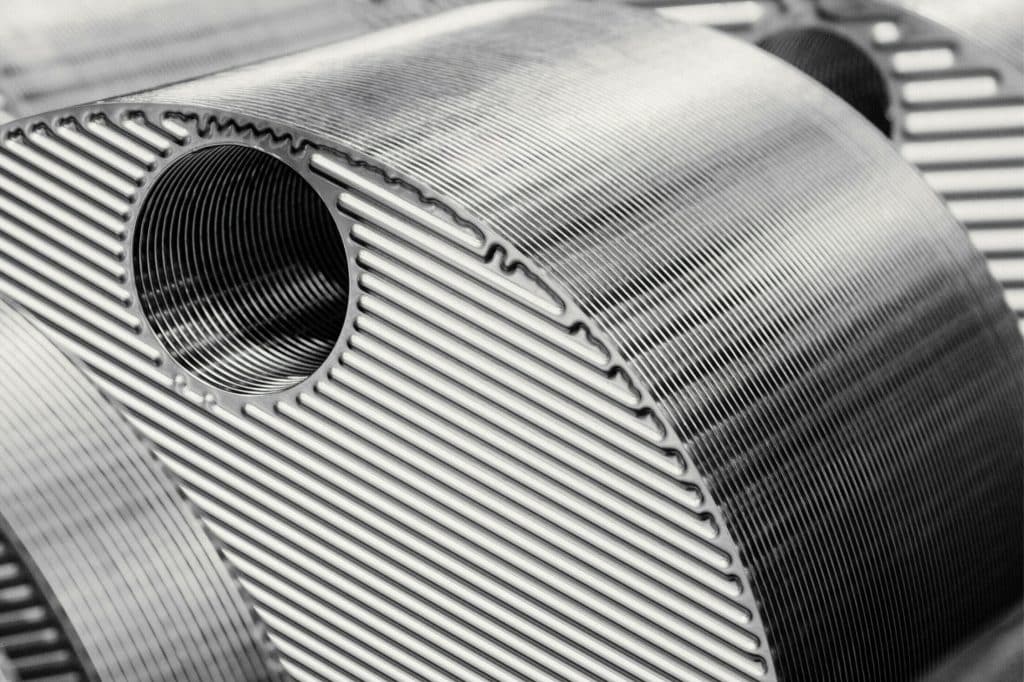

L’appareil est constitué d’un
paquet de plaques circulaires de transfert thermique
entièrement soudé, installé dans une
enceinte cylindrique en acier : d’où l’appellation
Plate & Shell. Cette architecture offre un
cheminement court et efficace du fluide, tout en maintenant une
faible perte de charge. Elle convient particulièrement aux
fluides visqueux. La construction
sans joints (toutes les connexions sont
soudées) garantit une grande intégrité mécanique et réduit la maintenance.
Conditions de conception admissibles
Grâce à cette conception, les échangeurs Vahterus Plate & Shell répondent à des conditions d’exploitation très exigeantes :
- Pression : du vide total jusqu’à 150 bar
- Température : de –196 °C à +600 °C
Codes et certifications de conception
Les échangeurs Vahterus sont conçus conformément aux codes requis, notamment :
- AD‑2000, ASME VIII Div.1, EN 13445, PD5500
- Lloyd’s Register, RINA, ABS Europe Ltd, Bureau Veritas, DNV GL Marine
- KGS (Corée du Sud), EAC
- Autres sur demande
Matériaux – Pack de plaques
La configuration la plus courante associe un pack de plaques en acier inoxydable à une virole (shell) en acier carbone ou acier inoxydable. D’autres combinaisons de matériaux sont possibles selon l’application.
(Les schémas ci‑dessous illustrent l’assemblage de base du pack de plaques.)
