Vannes et composants aseptique pour process et utilitées propres
Vannes aseptiques et robinetterie sanitaire
Des solutions fiables pour les procédés pharmaceutiques, biotechnologiques, alimentaires et cosmétiques
Dans les industries où l’hygiène, la stérilité et la maîtrise de la contamination sont essentielles, la robinetterie doit répondre à des exigences particulièrement strictes.
RECOWA propose une gamme complète de vannes aseptiques, vannes sanitaires et composants pour process propres, destinés aux installations en France, en Suisse.
Nos solutions permettent de contrôler, isoler, réguler, vidanger ou échantillonner les fluides dans les secteurs suivants :
- industrie pharmaceutique
- biotechnologies
- chimie fine
- industrie cosmétique
- agroalimentaire
- boissons et brasseries
- laiteries
- technologie médicale
De la cuve au process, RECOWA vous accompagne dans le choix des équipements adaptés à votre application, à vos contraintes de nettoyage et à vos exigences réglementaires.
Une robinetterie conçue pour les process propres
Les vannes aseptiques sont conçues pour être intégrées dans des installations où les surfaces en contact avec le produit doivent être facilement nettoyées et protégées contre les risques de contamination.
Selon le modèle, elles peuvent être utilisées avec :
- des liquides neutres ou non neutres
- de l’eau purifiée
- de l’eau pour injection (WFI)
- de la vapeur propre
- des gaz de procédé
- des produits pharmaceutiques
- des produits biotechnologiques
- des formulations alimentaires ou cosmétiques
La sélection de la vanne dépend notamment du fluide, du débit, de la pression, de la température, du type de raccordement et des cycles CIP, SIP ou d’autoclavage.
NOS PRODUITS
Notre gamme de vannes aseptiques
Vannes à membrane aseptiques
Les vannes à membrane assurent l’ouverture, la fermeture ou l’isolement d’un circuit tout en séparant le mécanisme de commande du fluide de procédé.
Elles sont particulièrement adaptées aux installations pharmaceutiques, biotechnologiques, alimentaires et cosmétiques.
Principaux avantages
- conception compacte
- faible volume interne
- réduction des zones de rétention
- membrane en élastomère ou construction sandwich PTFE
- commande manuelle ou pneumatique
- compression définie de la membrane
- nettoyage et stérilisation en place selon la configuration
- autoclavage possible sur certaines versions
- maintenance facilitée
- conception modulaire adaptée aux exigences du client
Les vannes à membrane de la série 40000 peuvent être proposées de DN 4 à DN 65, avec une pression de système jusqu’à 10 bar, selon le modèle. La stérilisation à la vapeur saturée peut atteindre 160 °C, en fonction du matériau d’étanchéité.

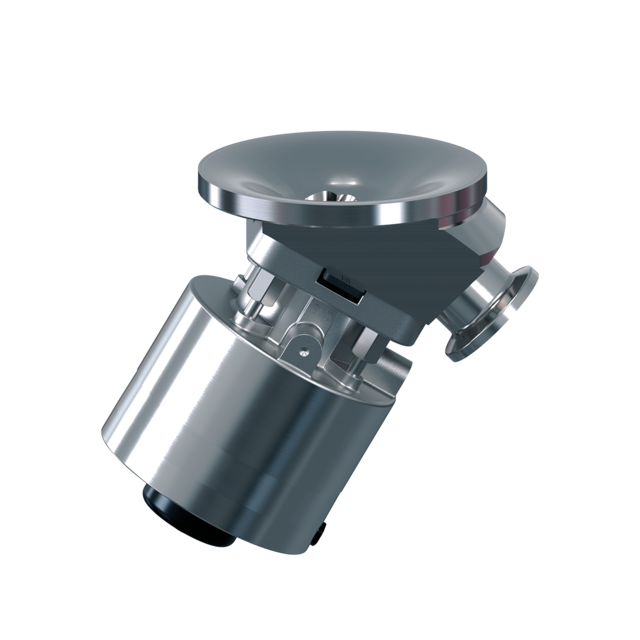

Vannes de fond de cuve
Les vannes de fond de cuve sont installées au point bas d’un réservoir afin de permettre la vidange, le transfert ou l’isolement du produit.
Elles sont utilisées dans les :
- cuves pharmaceutiques
- bioréacteurs et fermenteurs
- équipements de formulation
- installations de production alimentaire
- systèmes de stockage
- unités de préparation de produits liquides
Avantages
- vidange efficace de la cuve
- limitation des résidus de produit
- intégration directe au fond du réservoir
- conception adaptée aux applications hygiéniques
- commande manuelle ou pneumatique
- compatibilité avec les opérations de nettoyage et de stérilisation, selon le modèle
Le choix de la vanne doit tenir compte de la géométrie de la cuve, du produit, de la pression, de la température et des contraintes de nettoyage.
Vannes de prise d’échantillon
Les vannes d’échantillonnage aseptiques permettent de prélever un échantillon représentatif sans exposer le procédé à l’environnement extérieur. Elles conviennent notamment aux circuits de :
- vapeur propre
- eau purifiée
- eau pour injection
- gaz propres
- liquides pharmaceutiques
- produits alimentaires et biotechnologiques
Fonctionnement
- Le circuit est rincé ou stérilisé à l’aide de vapeur ou d’un fluide adapté.
- La vanne est ouverte afin de réaliser le prélèvement.
- La vanne est refermée pour isoler le procédé.
- La zone d’échantillonnage est à nouveau rincée ou stérilisée.
- Le système reste protégé jusqu’au prochain prélèvement.
- La sortie est bouchée ou sécurisée après utilisation.
Selon le modèle, les vannes d’échantillonnage peuvent être compactes, auto-vidangeables et autoclavables. Des joints conformes aux exigences FDA et USP Classe VI sont disponibles pour certaines configurations.
Vannes sanitaires à boisseau sphérique
Les vannes sanitaires à boisseau sphérique sont destinées à l’isolement des lignes et des équipements dans les installations hygiéniques. Elles peuvent être proposées avec :
- deux ou trois pièces
- raccords clamp
- embouts à souder
- raccords spécifiques sur demande
- commande manuelle
- commande pneumatique
- différentes configurations de passage
- matériaux et finitions adaptés au procédé
Elles sont utilisées dans les installations pharmaceutiques, alimentaires, cosmétiques et biotechnologiques.
Vannes de régulation hygiéniques
Les vannes de régulation permettent d’ajuster avec précision le débit, la pression ou les conditions de fonctionnement d’un circuit propre. Elles peuvent être intégrées à des systèmes automatisés et équipées d’un actionneur pneumatique ou d’un positionneur.
Applications courantes
- régulation de fluides de procédé
- contrôle de la vapeur propre
- régulation de l’eau purifiée
- contrôle du chauffage et du refroidissement
- automatisation des unités pharmaceutiques
- régulation du débit dans les lignes de production
Clapets et composants pour process propres
Pour compléter votre installation, RECOWA propose également :

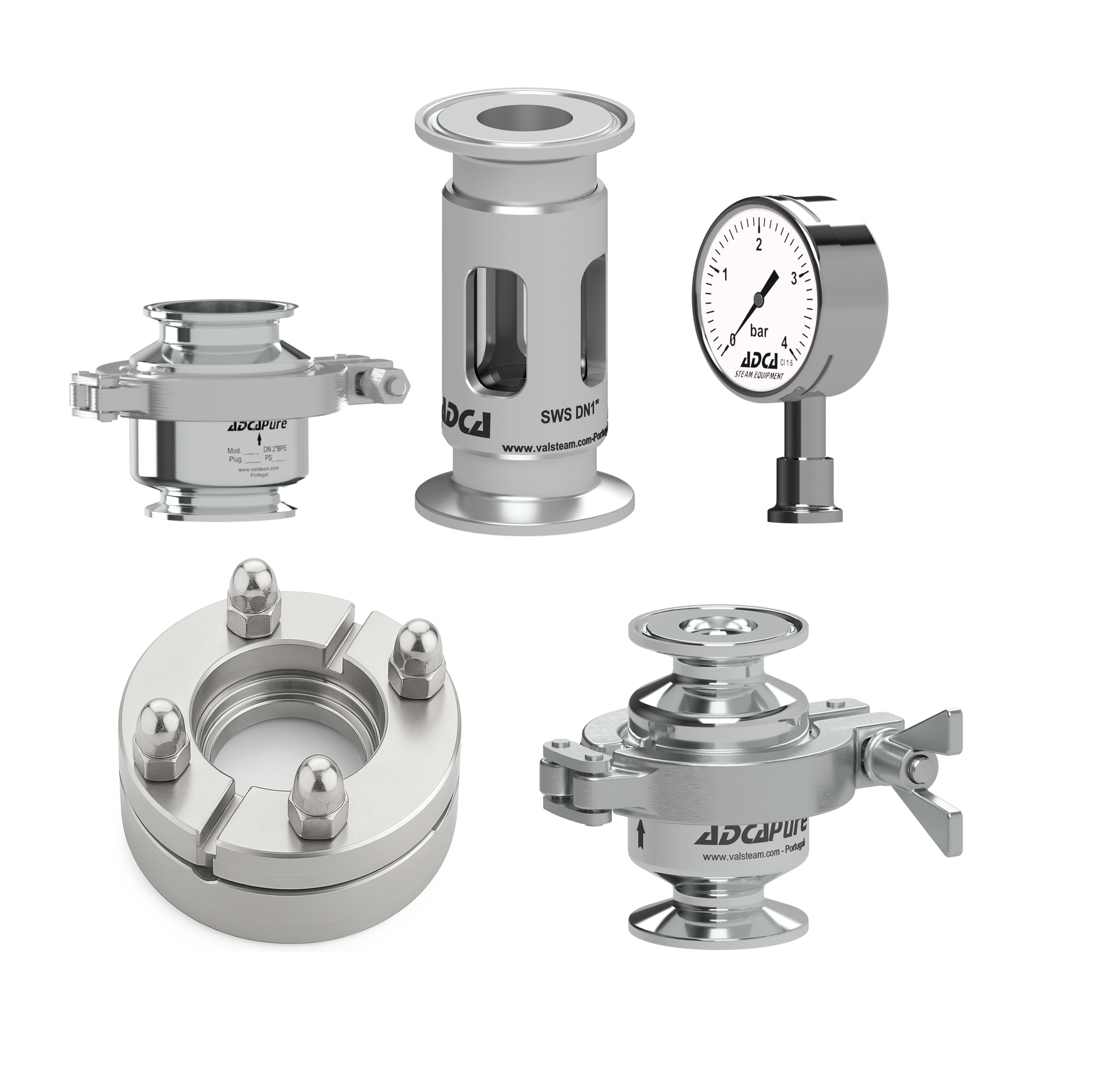

- clapets anti-retour sanitaires
- connexions pour cuves
- raccords et composants hygiéniques
- regards de passage et hublots

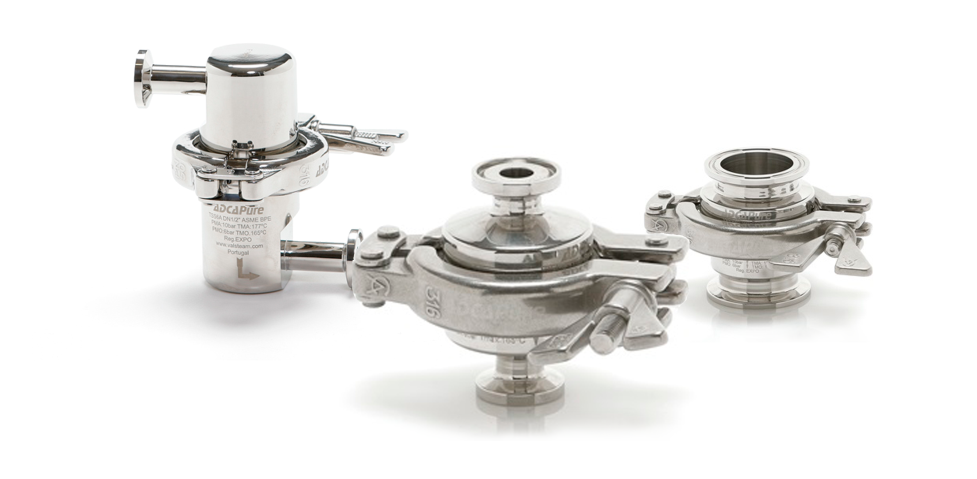

- purgeurs de vapeur propre

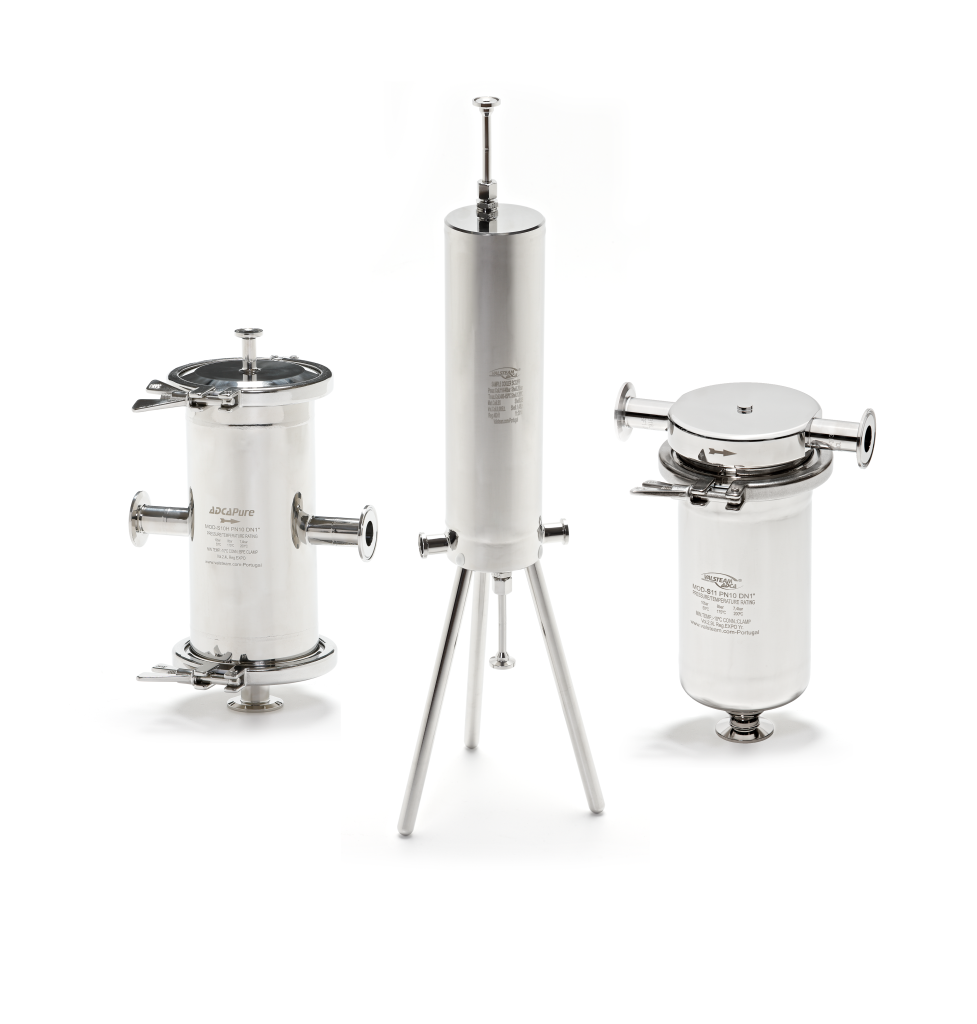

- séparateurs de condensats

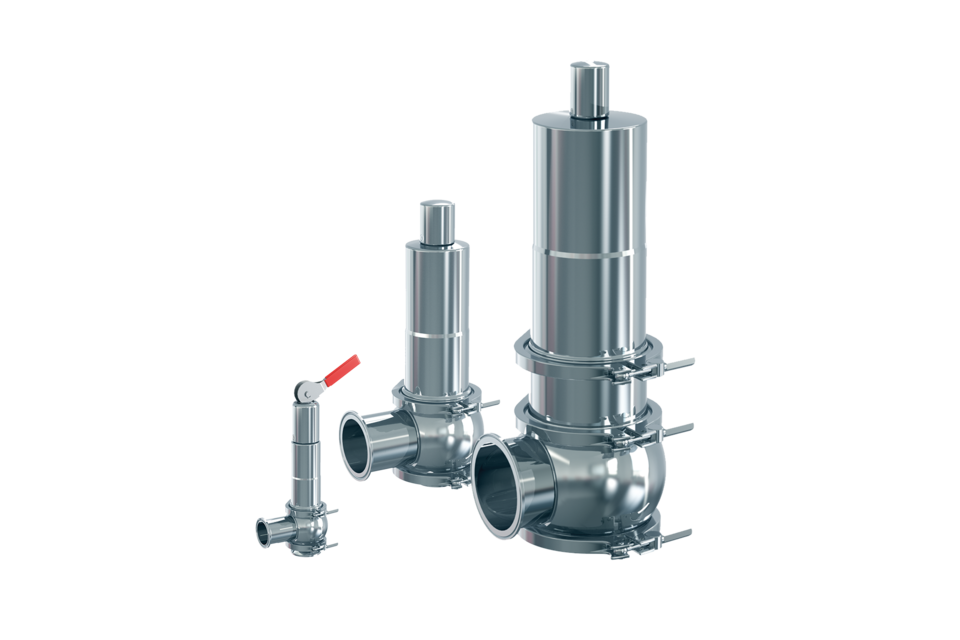

- soupapes de sécurité

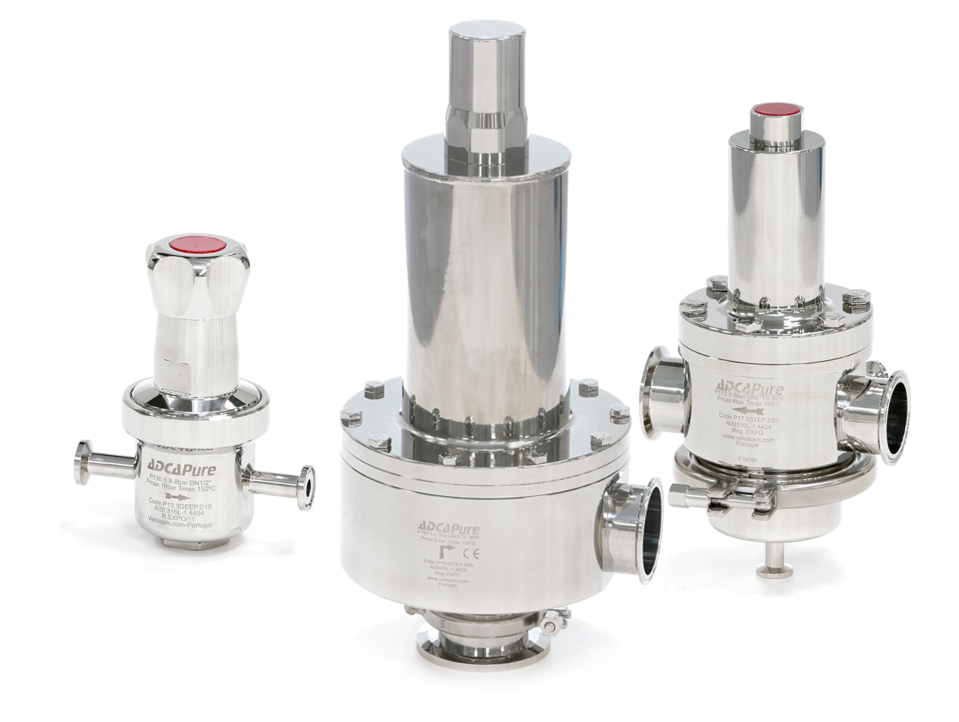

- régulateurs de pression
- composants pour réseaux propres
- accessoires de commande et d’automatisation
Cette gamme permet de concevoir une solution cohérente, depuis la cuve jusqu’à la ligne de process.
CONTACTEZ NOS EXPERTS
Deux implantations pour vous accompagner
RECOWA SAS, France
Téléphone
+33 3 89 62 96 28
Adresses
rue du Château Zu-Rhein 68200 Mulhouse, France
RECOWA Industrial Equipment GmbH, Suisse
Téléphone
+41 61 481 89 96
Adresses
Industriestrasse 3, 4313 Möhlin, Suisse
Conformité hygiénique
Conception hygiénique et nettoyage des installations
Des équipements compatibles avec les opérations CIP et SIP
Dans une installation aseptique, la conception des vannes doit limiter les zones de rétention et faciliter le nettoyage des surfaces en contact avec le produit.
Selon le modèle, les équipements peuvent être adaptés à :
- un nettoyage en place CIP ou NEP
- une stérilisation en place, SIP
- un autoclavage
- l’utilisation de vapeur propre
- des cycles thermiques répétés
- des fluides de nettoyage et de désinfection
La compatibilité avec un cycle CIP ou SIP doit être vérifiée selon le modèle, les matériaux, la température, la pression et les produits utilisés.
Matériaux et finitions
Les matériaux sont sélectionnés en fonction des caractéristiques du fluide et des exigences de l’installation.
Selon le produit, les configurations peuvent inclure :
- acier inoxydable adapté aux applications sanitaires
- membranes en élastomère
- construction sandwich PTFE avec élastomère
- alliage C22
- autres alliages sur demande
- joints conformes aux exigences FDA et USP Classe VI
- raccords sanitaires selon les standards du projet
- finitions de surface adaptées aux procédés hygiéniques
Pour certaines vannes de prise d’échantillon, la finition des surfaces en contact avec le produit peut atteindre 0,51 μm Ra, selon la version sélectionnée.
Normes et conformité
Selon le modèle, les équipements peuvent être fournis avec la documentation et les certificats requis pour les applications hygiéniques et pharmaceutiques.
Les références disponibles peuvent notamment inclure :
- FDA — Code of Federal Regulations
- USP Classe VI
- règlement européen CE n° 1935/2004
- règlement européen UE n° 10/2011
- exigences BSE/TSE
- recommandations EMA applicables aux matériaux
- raccordements selon les standards sanitaires utilisés dans l’industrie pharmaceutique, notamment ASME BPE selon les modèles
La conformité exacte dépend de la vanne, des matériaux, de la finition, de la configuration et des documents demandés dans le cahier des charges.
Applications industrielles
Industrie pharmaceutique
Les vannes aseptiques sont utilisées dans les cuves, les lignes de transfert et les équipements de fabrication de :
- solutions injectables
- principes actifs
- milieux de culture
- solutions tampons
- eau purifiée
- eau pour injection
- vapeur propre
- produits de formulation
Biotechnologies
Les vannes aseptiques peuvent être intégrées dans :
- les bioréacteurs
- les fermenteurs
- les skids de filtration
- les systèmes de préparation de milieux
- les lignes de transfert
- les unités de stockage
- les installations de culture cellulaire
Industrie alimentaire et boissons
Les solutions sanitaires RECOWA conviennent notamment aux :
- produits laitiers
- boissons
- brasseries
- sirops
- ingrédients liquides
- préparations alimentaires
- lignes de dosage
- systèmes de transfert et de stockage
Industrie cosmétique
Les vannes sont adaptées à la fabrication de :
- crèmes
- lotions
- gels
- shampooings
- produits de soin
- formulations liquides ou visqueuses
Votre partenaire en France et en Suisse
Un accompagnement technique de proximité
RECOWA accompagne les industriels français et suisses dans la sélection, le dimensionnement et l’intégration de solutions de robinetterie aseptique et sanitaire.
Nous intervenons notamment pour :
- les nouvelles installations
- les projets d’extension
- le remplacement de vannes existantes
- la modernisation d’équipements
- l’automatisation des lignes
- l’amélioration des opérations CIP et SIP
- la recherche d’une alternative technique
- l’identification de pièces ou de composants de remplacement
Nos engagements
- analyse de votre application
- choix de la technologie adaptée
- sélection des matériaux et des joints
- vérification des raccordements
- accompagnement pour les applications CIP et SIP
- solutions manuelles ou pneumatiques
- documentation technique selon le projet
- suivi commercial et technique en France et en Suisse
Demandez une solution adaptée à votre procédé
Vous recherchez une vanne aseptique, une vanne sanitaire ou un composant pour une installation pharmaceutique, alimentaire ou biotechnologique ?
Pour étudier votre demande, transmettez-nous si possible :
- le fluide traité
- le débit
- la pression de service
- la température
- le diamètre nominal
- le type de raccordement
- les exigences CIP, SIP ou d’autoclavage
- le mode de commande souhaité
- les certificats nécessaires
- les plans ou références de l’équipement existant
Notre équipe en France et en Suisse vous aide à sélectionner une solution fiable et adaptée à votre installation.
FAQ — Vannes aseptiques et sanitaires
Qu’est-ce qu’une vanne aseptique ?
Une vanne aseptique est conçue pour contrôler ou isoler un fluide dans une installation où la prévention de la contamination est essentielle. Elle est principalement utilisée dans les industries pharmaceutique, biotechnologique, alimentaire et cosmétique.
Quelle est la différence entre une vanne sanitaire et une vanne aseptique ?
Une vanne sanitaire répond à des exigences d’hygiène, de nettoyabilité et de compatibilité avec les produits. Une vanne aseptique est conçue pour des applications nécessitant également le maintien de conditions stériles et la maîtrise des contaminations.
Pourquoi utiliser une vanne à membrane dans l’industrie pharmaceutique ?
La vanne à membrane sépare le mécanisme de commande du fluide. Elle permet de limiter les zones de rétention et peut être adaptée aux opérations de nettoyage et de stérilisation en place.
Une vanne aseptique est-elle compatible avec un nettoyage CIP ?
Certains modèles sont conçus pour le nettoyage en place. La compatibilité doit être vérifiée selon la vanne, les matériaux, le fluide de nettoyage, la température et la durée du cycle.
Une vanne aseptique peut-elle être stérilisée en place ?
Oui, certaines vannes sont adaptées à la stérilisation en place avec de la vapeur propre. Les conditions admissibles dépendent du modèle et du matériau d’étanchéité.
À quoi sert une vanne de fond de cuve ?
lle est installée au point bas d’une cuve pour faciliter la vidange, le transfert ou l’isolement du produit tout en réduisant les volumes résiduels.
À quoi sert une vanne de prise d’échantillon ?
Elle permet de prélever un échantillon représentatif d’un produit sans exposer le procédé à l’environnement extérieur. La zone peut ensuite être rincée ou stérilisée.
Les vannes aseptiques sont-elles disponibles en France et en Suisse ?
Quels types de commandes sont disponibles ?
Selon les modèles, les vannes peuvent être équipées d’une commande manuelle ou d’un actionneur pneumatique. Une automatisation avec positionneur peut également être étudiée.
Quels matériaux sont disponibles ?
Selon l’application, les équipements peuvent utiliser de l’acier inoxydable sanitaire, des élastomères, du PTFE, des constructions sandwich PTFE ou des alliages spéciaux tels que l’alliage C22.
Quels certificats peuvent être demandés ?
Selon le modèle, la documentation peut inclure des certificats FDA, USP Classe VI, CE 1935/2004, UE 10/2011, BSE/TSE ainsi que des documents liés aux matériaux et aux finitions de surface.
Comment choisir une vanne aseptique ?
Le choix dépend principalement du fluide, du débit, de la pression, de la température, du diamètre, du type de raccordement, des cycles CIP/SIP, du niveau de finition et du mode de commande.
RECOWA peut vous accompagner dans cette sélection à partir des données de votre procédé.
