Vanne de prise d'échantillon pharmaceutique
Les vannes de prise d'échantillon
la solution hygiénique pour l’industrie pharmaceutique et agroalimentaire
Dans les industries où l’hygiène et la précision sont essentielles, la prise d’échantillon est une étape clé pour garantir la qualité des produits et la conformité aux normes. Les vannes de prélèvement, telles que la série R-HSV proposée par RECOWA, incarnent l’excellence technique et sanitaire attendue dans les environnements exigeants comme la pharmacie, la biotechnologie ou l’agroalimentaire.
Qu’est-ce qu’une vanne de prise d’échantillon ?
Une vanne de prise d’échantillon est un dispositif permettant de prélever, de façon contrôlée et sécurisée, une portion de fluide (eau purifiée, vapeur, gaz, etc.) dans un circuit industriel. Elle doit répondre à des critères stricts de propreté, de traçabilité et de facilité d’entretien.

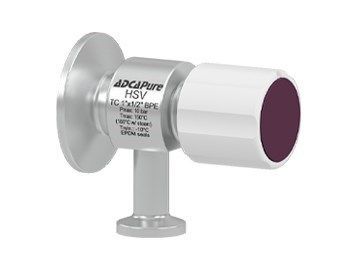

Le modèle R-HSV : compact, hygiénique et polyvalent
La série HSV, et en particulier le modèle R-HSV, se distingue par plusieurs caractéristiques majeures :
- Conception compacte et auto-vidangeable : évite la stagnation des fluides et facilite le nettoyage.
- Entièrement autoclavable : supporte les procédés de stérilisation à haute température.
- Réglage précis du débit grâce à un filetage fin de la tige.
- Joints facilement remplaçables, conformes aux normes FDA / USP Classe VI, garantissant la sécurité sanitaire.
- Finitions de surface optimisées : Ra ≤ 0,51 µm pour les parties en contact avec le produit (finition SF1), Ra ≤ 0,76 µm pour l’extérieur (finition SF3), assurant une propreté maximale et une résistance à la corrosion.
- Nettoyage par ultrasons pour une hygiène parfaite.
Matériaux et options
Les vannes R-HSV sont fabriquées en acier inoxydable à faible teneur en ferrite (AISI 316L / 1.4404 ou 1.4435), en alliage C22 ou autres alliages sur demande. Les joints sont en EPDM ou FFKM, matériaux reconnus pour leur résistance chimique et leur conformité aux normes sanitaires.
Dimensions et installation
Deux tailles principales sont disponibles : 1/2’’ x 1/2’’ et 1’’ x 1/2’’. Les embouts clamp sont conformes à la norme ASME BPE, avec d’autres configurations possibles sur demande. La poignée peut être positionnée en haut ou sur le côté, selon les besoins d’installation.
Performances et certifications
- Pression maximale : 10 bar
- Température d’utilisation : de -10°C à 180°C
- Marquage CE et conformité à la Directive Européenne PED (Pressure Equipment Directive)
- Traçabilité : chaque vanne possède un numéro de série pour le suivi et la commande de pièces détachées
Applications typiques
Les vannes de prise d’échantillon R-HSV sont idéales pour :
- Les circuits de vapeur pure
- L’eau pour injection (WFI)
- L’eau purifiée
- Les gaz et liquides compatibles avec les matériaux de construction
- Les applications pharmaceutiques nécessitant une vanne manuelle hygiénique et auto-vidangeable
Conclusion
La vanne de prise d’échantillon R-HSV disponible chez RECOWA et faisant parti de la gamme de vannes pour utilités propres est une solution fiable, hygiénique et polyvalente pour les industries où la qualité et la sécurité sont non négociables. Sa conception, ses matériaux et ses certifications en font un choix de référence pour les professionnels soucieux de la conformité et de la performance.
