Sanitäre Druckminderer und Reinstmedien-Druckregler
PURE-Baureihe für Reinstmedien: Reindampf, Filterluft, gereinigtes Wasser.
DRUCKMINDERER UND DRUCKREGLER
Präzise Druckregelung, Vordruckhaltung und Tankinertisierung für Reinstdampf, WFI und Reinstgase in der Schweizer Pharma-, Biotech- und Chemieindustrie.
Die in der Schweiz von der RECOWA INDUSTRIAL EQUIPMENT GmbH (Möhlin, Kanton Aargau) vertriebene PURE-Serie umfasst hochpräzise sanitäre Druckminderer, Überströmventile (Vordruckhalter) und Tanküberlagerungssysteme für sterile Prozessanwendungen. Jede Armatur wird aus hochwertigem Edelstahl (1.4435 / 316L gemäss Basler Norm 2 (BN2) und ASME BPE) gefertigt, entfettet, montiert und einzeln im Reinraum der Klasse ISO 14644-1 geprüft.
Technische Übersicht der PURE-Serie
| Modellreihe | Funktion | Prozessmedien | Anschlüsse | Nennweiten | Max. Vordruck | Regelbereich | Kvs-Wert |
|---|---|---|---|---|---|---|---|
| P130 (L/K/J/H/G) | Direkter Druckminderer | Reinstgase (N₂, O₂, Ar, CO₂, Reinstluft) | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 8 bis DN 40 (1/2″ bis 1″1/2) | 16 bar | 0,2 bis 8 bar | 0,06 bis 6,3 |
| P147 | Pilotgesteuerter Druckregler | Reinstgase & Grossmengen | Tri-Clamp ASME BPE, DIN | DN 65 bis DN 80 (2″1/2 bis 3″) | 16 bar | 0,2 bis 8 bar | 41 bis 46 |
| P161 | Eck-Druckminderer | Reinstdampf, WFI, Reinstluft | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 15 bis DN 50 (1/2″ bis 2″) | 8 bar | 0,3 bis 5 bar | 1,3 bis 13 |
| P160G | Eck-Druckminderer Grossdurchfluss | Reinstdampf & sterile Medien | Tri-Clamp ASME BPE | DN 65 und DN 80 (2″1/2 und 3″) | 8 bar | 1 bis 4 bar | 19,8 |
| P163 | Durchgangs-Druckminderer | Reinstdampf, WFI, sterile Gase | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 15 bis DN 50 (1/2″ bis 2″) | 8 bar | 0,8 bis 5 bar | 1,3 bis 13 |
| P173 | Membran-Druckminderer | Reinstdampf, WFI, sterile Flüssigkeiten | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 32 bis DN 50 (1″1/2 bis 2″) | 8 bar | 0,8 bis 5 bar | 5,5 bis 8,5 |
| PS130 | Überströmventil (Vordruckhalter) | Reinstgase, Stickstoff, Sterilluft | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 8 bis DN 25 (1/2″ bis 1″) | 8 bar | 0,2 bis 8 bar | 1,7 bis 3,0 |
| PS161 / PS163 | Überströmventil (Eck / Durchgang) | Reinstdampf, WFI-Ringleitungen | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 15 bis DN 50 (1/2″ bis 2″) | 8 bar | 0,8 bis 8 bar | 1,3 bis 13 |
| PS173 | Aseptischer Vordruckhalter | Reinstdampf, Prozessflüssigkeiten | Tri-Clamp ASME BPE, DIN, ISO, Schweissenden | DN 32 bis DN 50 (1″1/2 bis 2″) | 8 bar | 0,8 bis 8 bar | 5,5 bis 8,5 |
| BKR2 / BKRi2 | Tanküberlagerungs-Druckminderer | N₂-Inertgasüberlagerung | Clamp BPE / Flansch PN16 / Class 150 | DN 15 bis DN 25 (1/2″ und 1″) | 12 bar | 5 bis 4’000 mbar | Niederdruck |
| BKV2 / BKVi2 | Tanküberlagerungs-Überströmventil | Tankatmung & Druckentlastung | Clamp BPE / Flansch PN16 / Class 150 | DN 15 bis DN 25 (1/2″ und 1″) | 6 bar | 5 bis 4’000 mbar | Niederdruck |
1. Sanitäre Druckminderer (Hinterdruckregelung)
Druckminderer senken einen schwankenden Eingangsdruck (Vordruck) präzise auf einen konstanten, vordefinierten Ausgangsdruck (Hinterdruck) ab – unabhängig von Durchflussschwankungen im nachgeschalteten System.

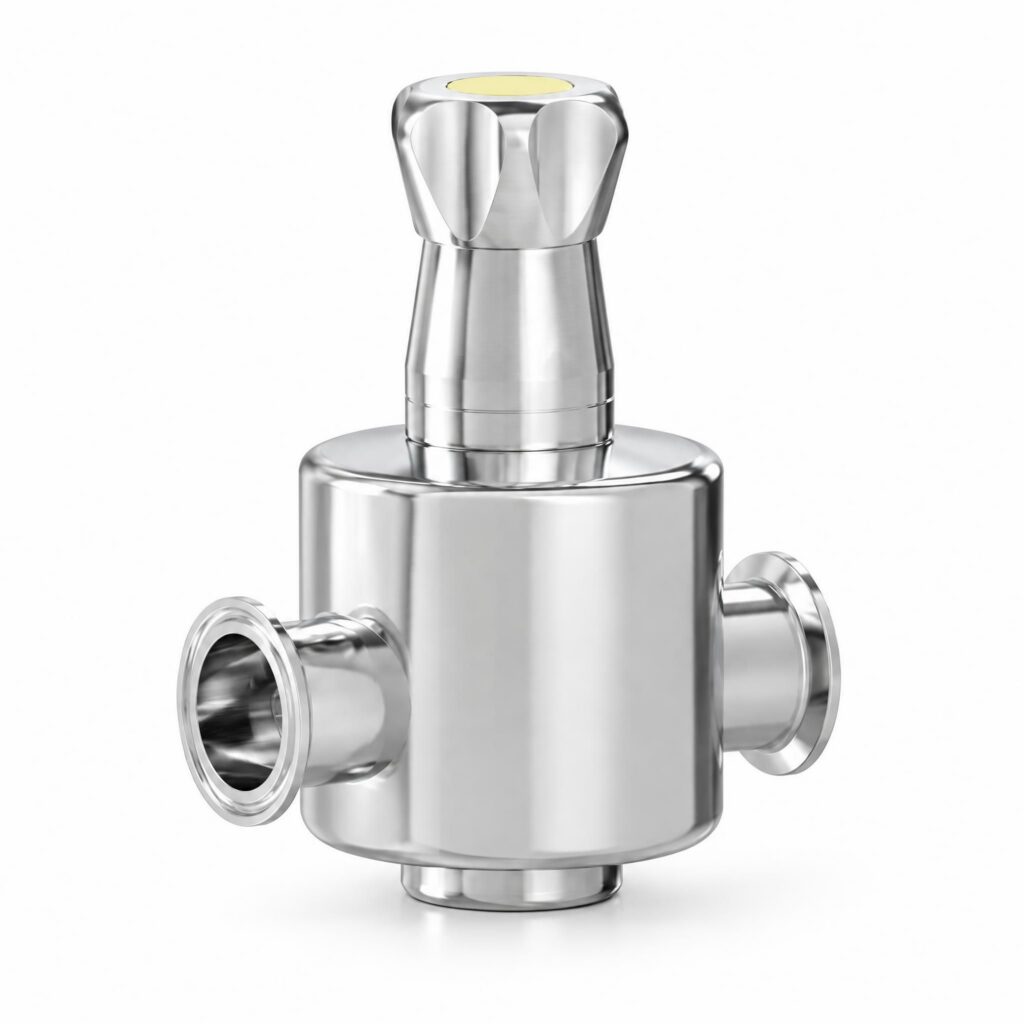

Serie P130 : Reinstgase & sterile Medien (Feinst- bis Standarddurchflüsse)
Speziell entwickelt für die hochreine Gasversorgung (Stickstoff N₂, Sauerstoff O₂, Kohlendioxid CO₂, Argon Ar sowie sterile Atem- und Druckluft). Die Serie bietet 5 abgestufte Ventilsitzgeometrien für eine exakte Kvs-Auslegung :
- P130L (Kvs 0,06 bis 0,25) : DN 8 bis DN 20 (1/2″ bis 3/4″). Perfekt für Mikro-Dosierungen und Labor-Gassysteme.
- P130K (Kvs 0,7 bis 1,3) : DN 8 bis DN 20 (1/2″ bis 3/4″).
- P130J (Kvs 1,7 bis 2,4) : DN 8 bis DN 25 (1/2″ bis 1″).
- P130H (Kvs 3,2 bis 4,2) : DN 25 (1″).
- P130G (Kvs 4,2 bis 6,3) : DN 32 und DN 40 (1″1/2).
- Gemeinsame Daten : Vordruck max. : 16 bar | Temperatur max. : 150 °C | Einstellbereich : 0,2 bis 8 bar.

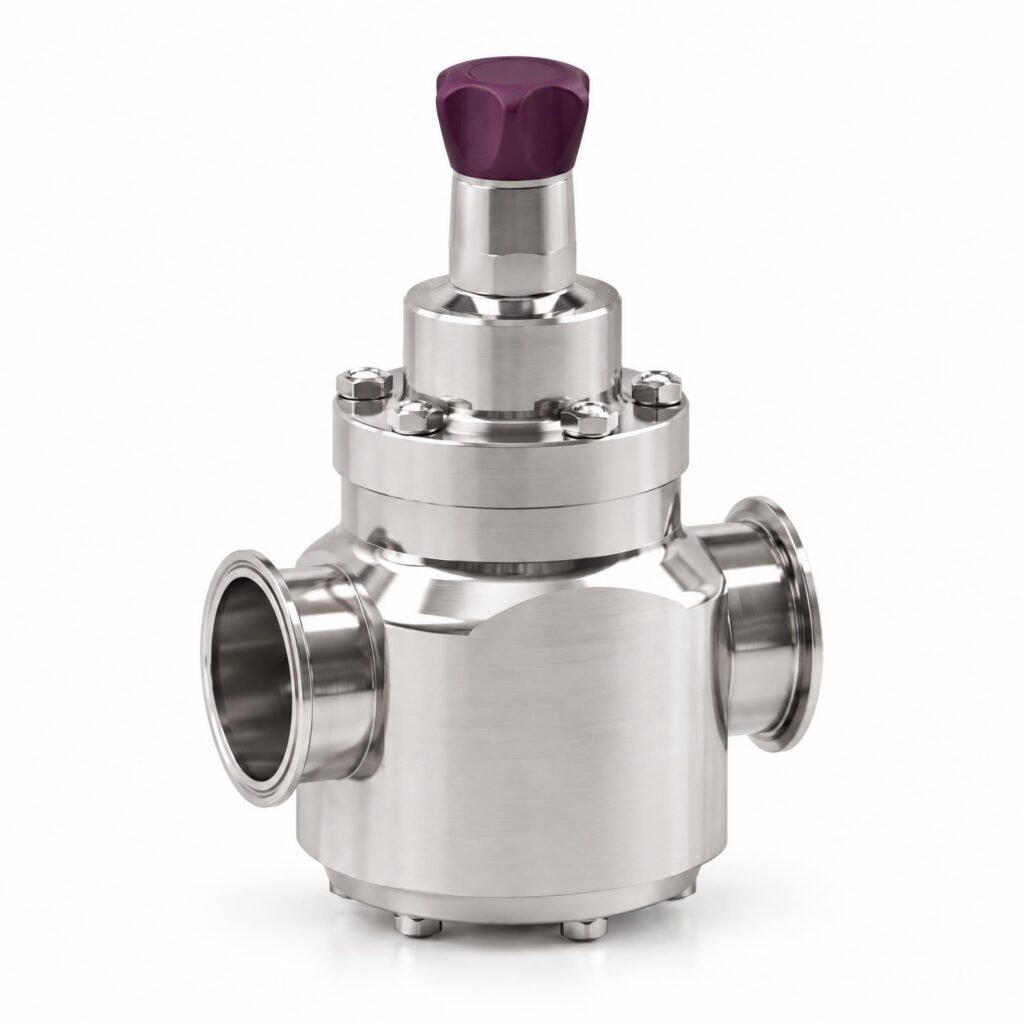

Serie P147 : Pilotgesteuerter Sanitär-Druckregler (Grosse Gasvolumina)
Konzipiert für zentrale Gasversorgungsstränge in pharmazeutischen Produktionsanlagen und Synthesebetrieben :
- Nennweiten : DN 65 bis DN 80 (2″1/2 bis 3″).
- Durchflussleistung : Kvs von 41 bis 46.
- Besonderheit : Pilotsteuerung für extreme Druckkonstanz ohne Schliessabweichung auch bei drastischen Lastwechseln.

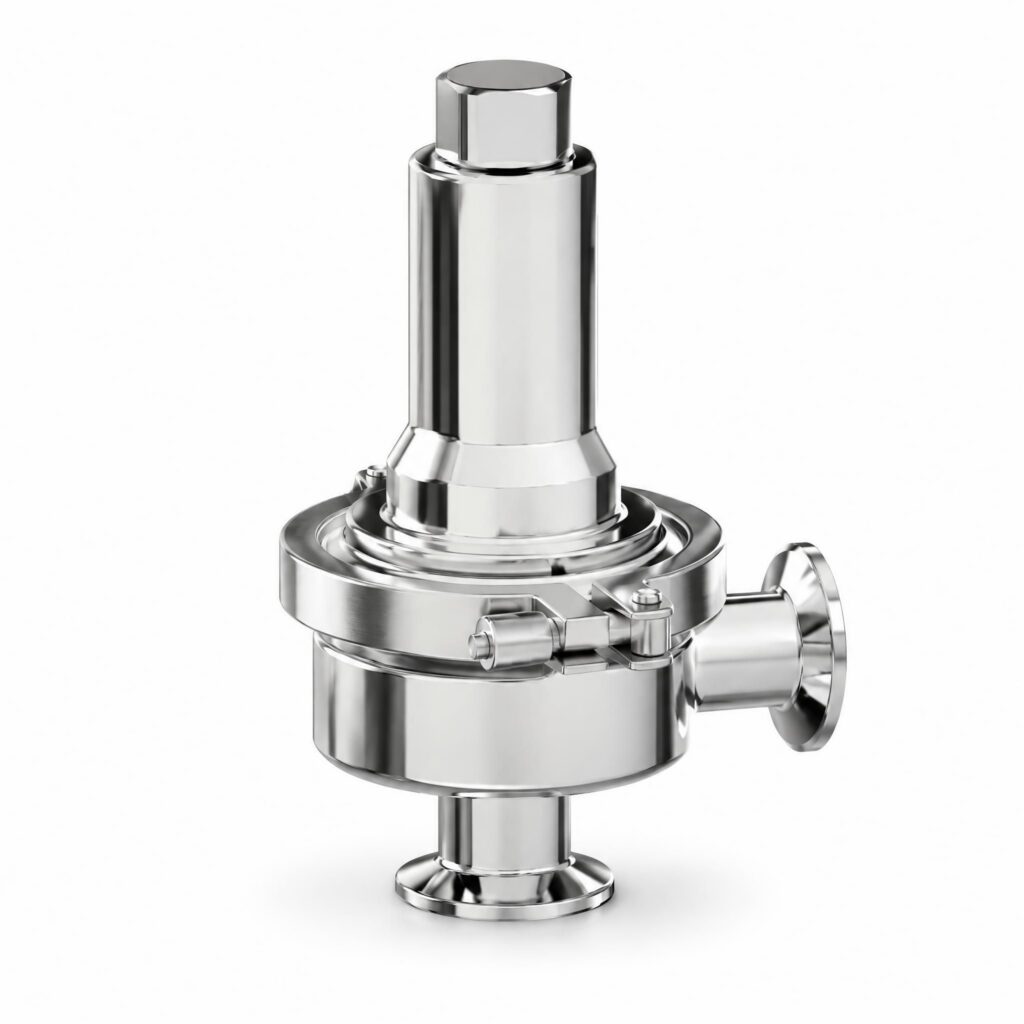

Serien P161 & P160G : Reinstdampf & Reinstmedien (Eckform, selbstentleerend)
Vollständig totraumfreie Konstruktion mit optimierter Gehäuseentleerung durch Schwerkraft :
- P161 : DN 15 bis DN 50 (1/2″ bis 2″) | Dampftemperatur bis 180 °C | Kvs 1,3 bis 13. Wahlweise mit Federbelastung oder pneumatischer Domsteuerung.
- P160G : DN 65 und DN 80 (2″1/2 und 3″) | Kvs 19,8 für Hauptdampfleitungen in der SIP-Sterilisation.

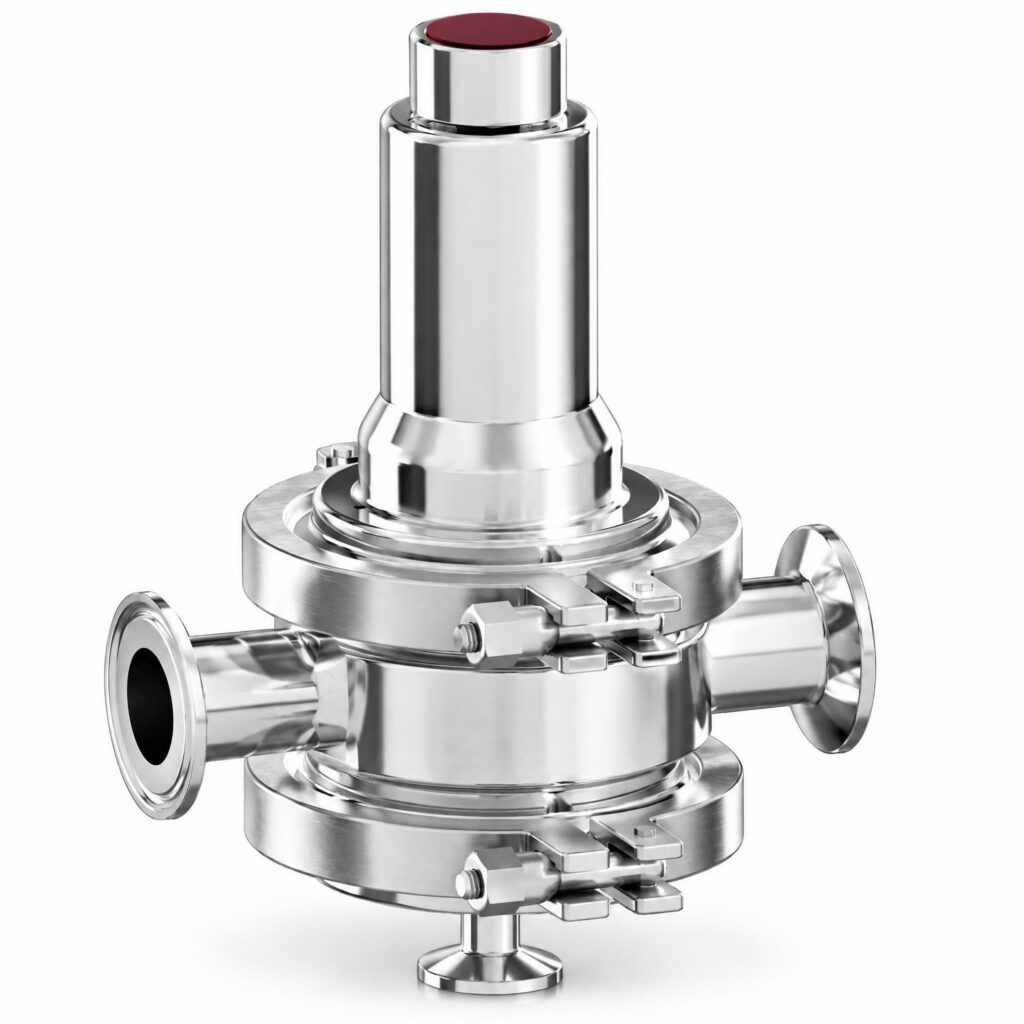

Serien P163 & P173 : Sanitäre Durchgangs-Druckminderer
Kompakte Bauform für die platzsparende Inline-Installation in Reinstdampf- und WFI-Rohrleitungen :
- P163 : DN 15 bis DN 50 (Kvs 1,3 bis 13) | Bis 180 °C | Einstellbereich : 0,8 bis 5 bar.
- P173 : DN 32 bis DN 50 (Kvs 5,5 bis 8,5) | Monoblock-Schmiedegehäuse für thermisch anspruchsvolle Dauerzyklen.
2. Sanitäre Überströmventile (Vordruckhalter / Gegendruckregler)
Im Gegensatz zum Druckminderer regelt das Überströmventil den Druck vor dem Ventil (Vordruck). Steigt der Systemdruck über den eingestellten Sollwert, öffnet das Ventil kontrolliert und bläst das überschüssige Medium nachgeschaltet ab.

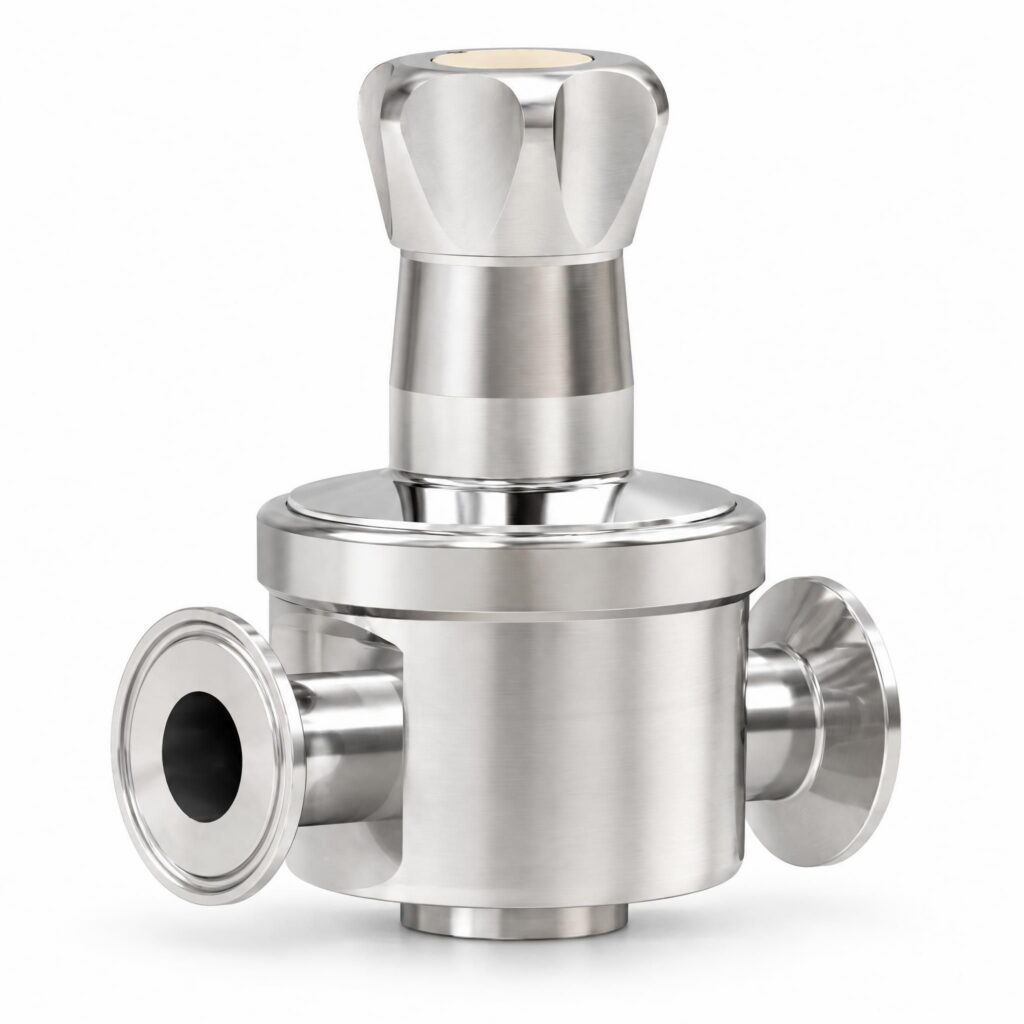

Serie PS130 : Vordruckhaltung auf Reinstgasen
Zuverlässiger Überdruckschutz und Vordruckstabilisierung in sterilen Analyse- und Abfüllanlagen :
- Nennweiten : DN 8 bis DN 25 (1/2″ bis 1″) | Regelbereich : 0,2 bis 8 bar | Kvs 1,7 bis 3,0.
Serien PS161, PS163 und PS173 : WFI-Ringleitungen und Reinstdampf
Unverzichtbare Kernkomponenten zur Aufrechterhaltung des Zirkulationsdrucks in Ringleitungen für Wasser für Injektionszwecke (WFI) und zur Verhinderung von Kavitation :
- Konstruktion : Eckform (PS161) oder Durchgangsform (PS163 / PS173).
- Betriebsdaten : Bis 180 °C Dauerdampftemperatur und 8 bar Druck. Membranwerkstoffe voll USP Class VI und FDA-zertifiziert.
3. Sterile Tanküberlagerung und Tankatmung (Blanketing)
Zum Schutz pharmazeutischer Wirkstoffe (API) vor Sauerstoffkontakt, Feuchtigkeitszutritt und Explosionsgefahren (ATEX) in Lager- und Prozesstanks :

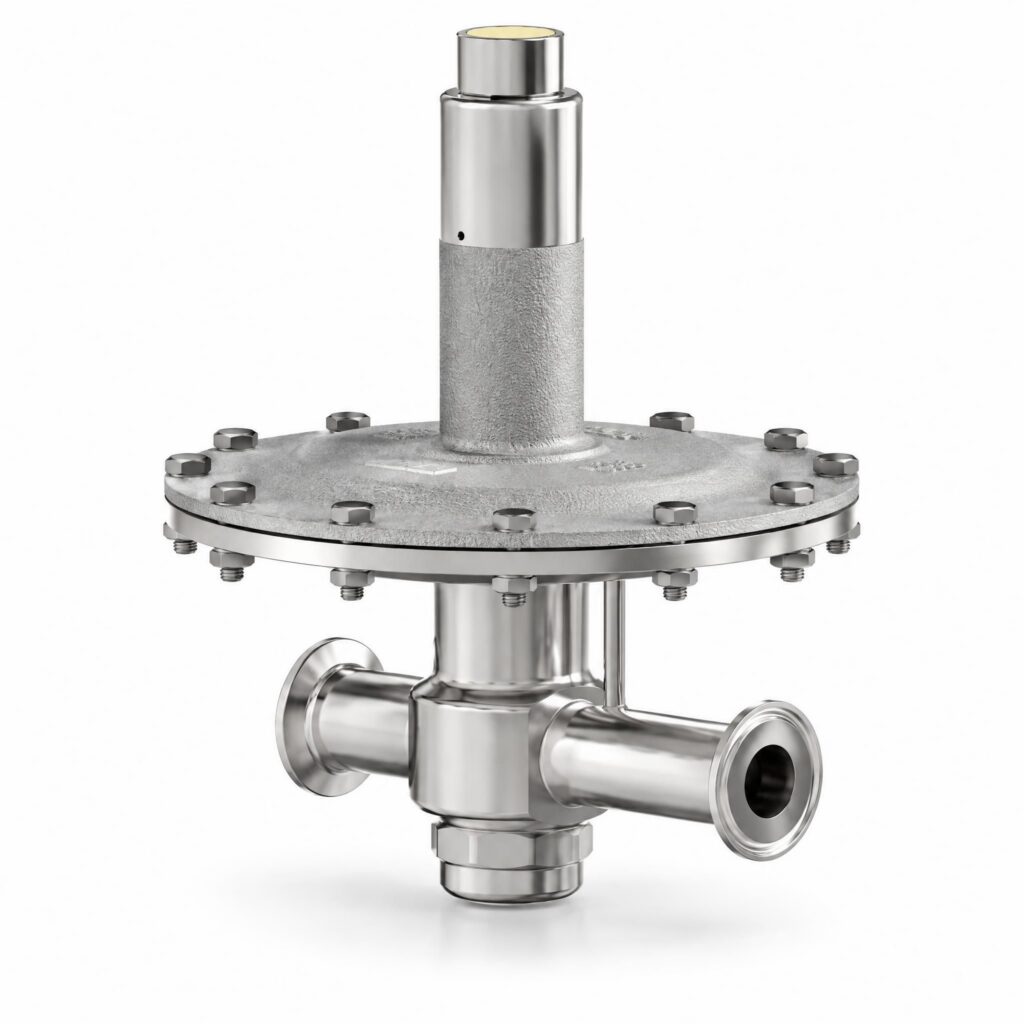

- Inertisierungs-Druckminderer BKR2 / BKRi2 : Führt hochreinen Stickstoff (N₂) präzise nach, sobald der Tankdruck durch Flüssigkeitsentnahme oder Abkühlung sinkt. Extrem feinfühliger Regelbereich von 5 bis 4’000 mbar.
- Tankatmungs-Überströmventil BKV2 / BKVi2 : Öffnet bei der Tankbefüllung oder Produkterwärmung millimetergenau, um das Schutzgaspolster schadlos abzuführen und Überdrücke auszuschliessen.
- Anschlüsse : Tri-Clamp ASME BPE oder Normflansche nach EN 1092-1 / ASME B16.5 für Behälterstutzen.
Konformitätsstandards für die Schweizer Industrie
Für Produktionsstandorte in den Regionen Basel, Wallis, Espace Mittelland und Arc Lémanique gelten weltweit führende Standards. Die PURE-Serie von RECOWA erfüllt diese Vorgaben lückenlos :
- Geprüfte Werkstoffe : Gehäuse aus 1.4435 (316L) mit kontrolliertem Deltaferritgehalt (< 0,5 % gemäss Basler Norm 2 – BN2) oder 316L nach ASME BPE. Vollständige Rückverfolgbarkeit durch Abnahmeprüfzeugnis EN 10204 3.1.
- Hygienische Oberflächengüte : Innenoberflächen mechanisch geschliffen und elektropoliert bis zu Ra ≤ 0,38 µm (15 µin) für rückstandsfreie CIP/SIP-Zyklen.
- Biokompatible Elastomere : Membranen und Dichtungen aus EPDM, PTFE oder FKM, zertifiziert nach FDA 21 CFR 177.2600, USP Class VI und garantiert frei von tierischen Bestandteilen (TSE/BSE-frei).
- Reinraum-Fertigung : Entfettung, Partikelreinigung, Montage und Helium-Dichtheitsprüfung erfolgen im zertifizierten Reinraum nach ISO 14644-1 Klasse 5 / 7.
FAQ
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen einem Druckminderer und einem Überströmventil ?
Ein Druckminderer (Serie P) regelt den Druck hinter dem Ventil und hält ihn konstant, um nachgeschaltete Prozesse zu schützen. Ein Überströmventil oder Vordruckhalter (Serie PS) überwacht den Druck vor dem Ventil und öffnet, sobald der Drucksteigende Sollwert überschritten wird – typischerweise zur Druckhaltung in WFI-Zirkulationskreisläufen.
Warum wird in der Schweizer Pharmaindustrie Edelstahl 1.4435 nach Basler Norm 2 (BN2) gefordert ?
Die Basler Norm 2 begrenzt den Deltaferritgehalt streng auf Werte ≤0,5 % und definiert minimale Molybdängehalte. Dadurch werden mikroskopische Gefügekorrosion und Rouging unter Reinstdampf verhindert, was für die Herstellung injizierbarer Arzneimittel vorgeschrieben ist.
Sind die Ventile für die Dampfsterilisation vor Ort (SIP) geeignet ?
Ja. Die Baureihen P161, P163 und P173 sind für dauerhafte Heissdampfsterilisationen bis 180 °C ausgelegt. Weder die Steuermembran noch die Federspannung nehmen bei zyklischer thermischer Belastung Schaden.
Wie erfolgt die Kvs-Dimensionierung bei Reinstgasen ?
Die Auswahl des Ventilsitzes (Modelle P130L, K, J, H oder G) erfolgt anhand des Betriebsdurchflusses sowie der minimalen und maximalen Druckdifferenz. Eine Überdimensionierung führt zu Flattern (Chatter) des Ventiltellers. Unsere Ingenieure in Möhlin erstellen für Ihre Auslegung die exakte thermodynamische Berechnung.
