KDL5 - Les différents modèles et options
KDL5

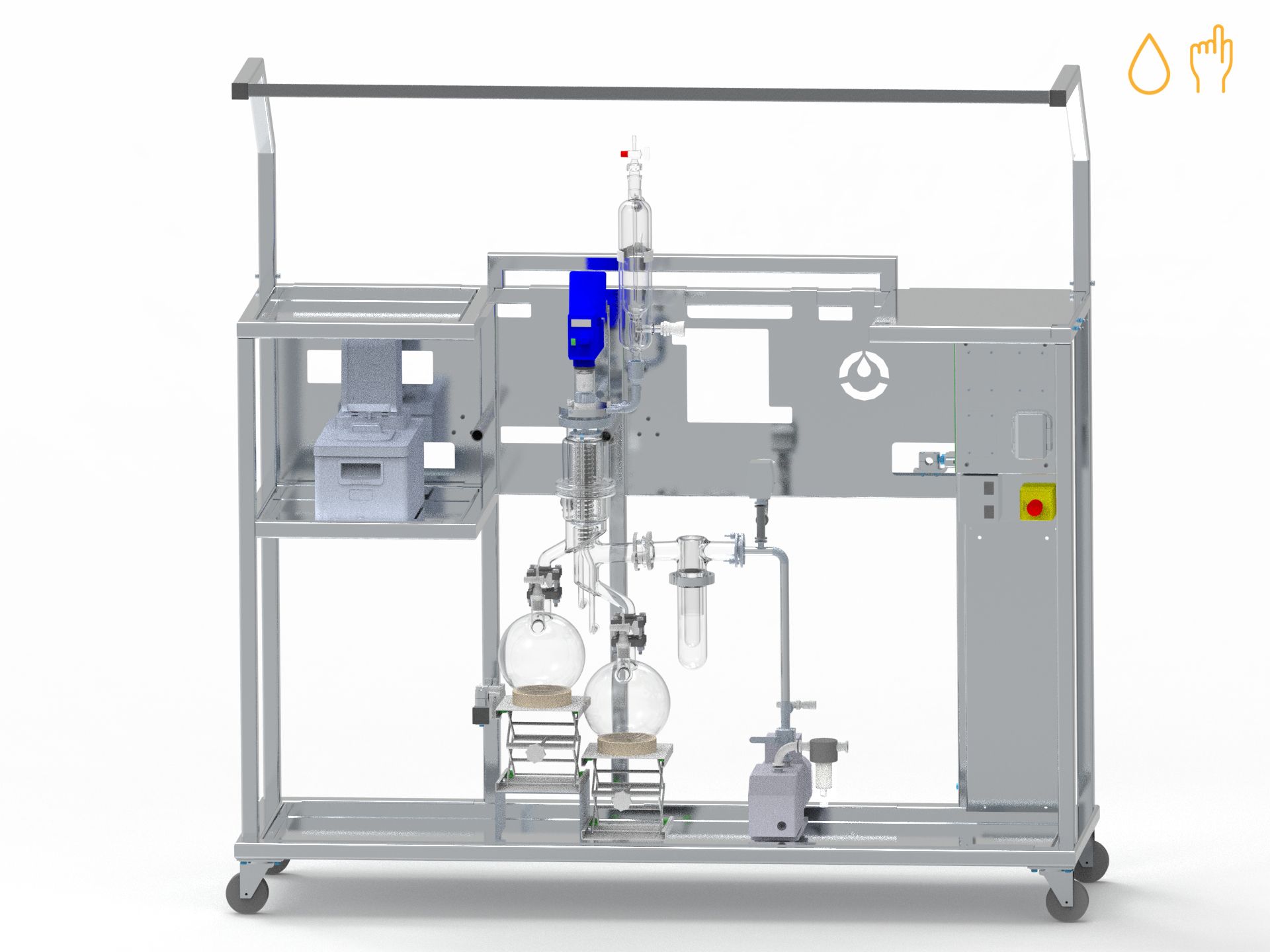

KDL5 MANUAL – Version de base
La KDL5 MANUAL est le modèle d’entrée de gamme de la série KDL5 et le système parfait pour la distillation discontinue de produits liquides ou à faible viscosité à température ambiante.
Se compose de :
Récipient d’alimentation (capacité de 0,5 L)
Évaporateur partiellement chauffé (avec unité de chauffage)
Pompe à vide
Piège à froid (à remplissage manuel)
Ballon de réception pour distillat et le résidu (capacité de 2 L)

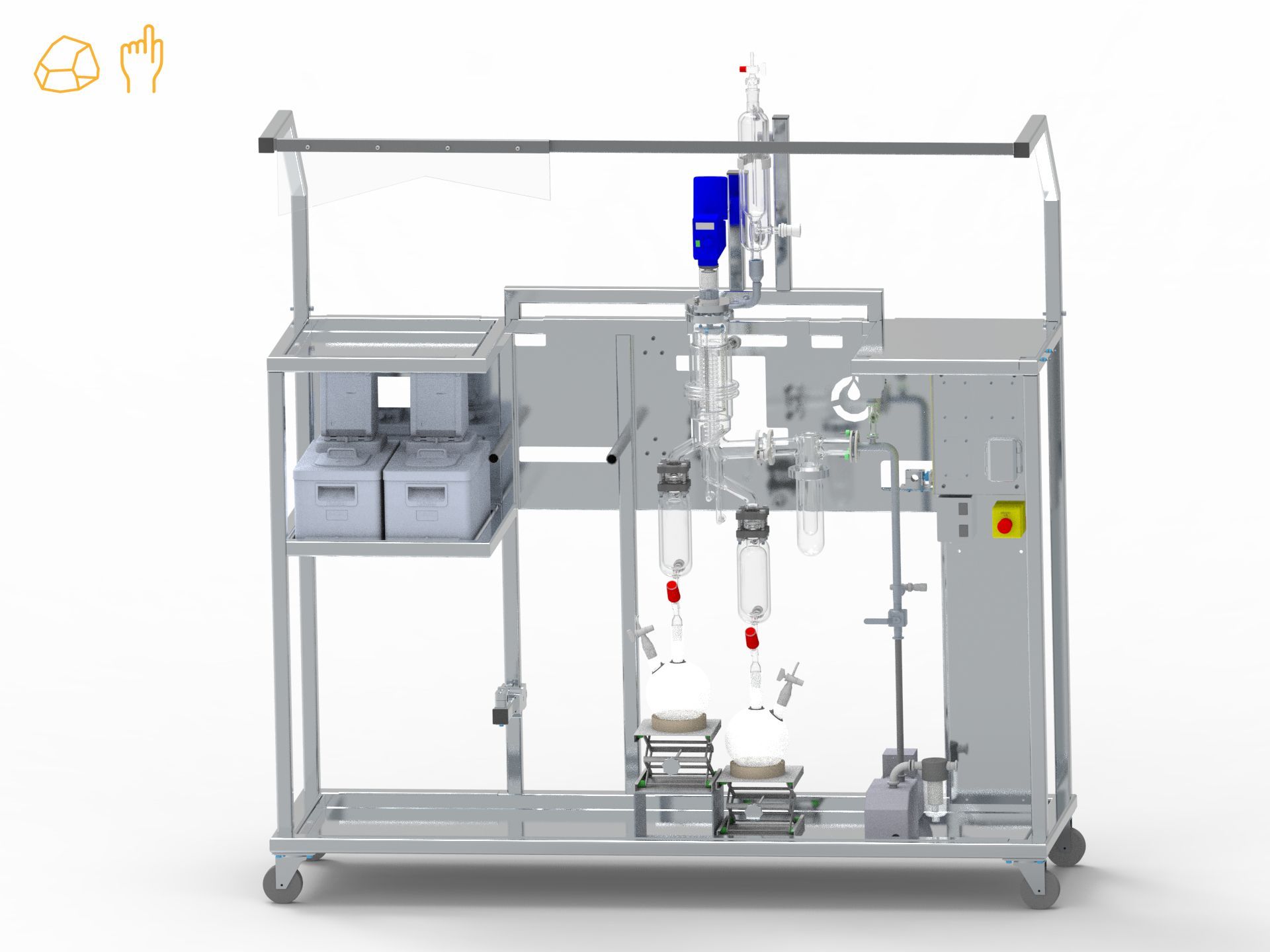

KDL5 MANUAL+
La KDL5 MANUAL + est le système idéal pour la distillation discontinue de substances solides ou très visqueuses (à température ambiante). Ce modèle est également commandé manuellement.
Se compose de :
Système d’alimentation chauffé (récipient d’une capacité de 0,5 L)
Évaporateur entièrement chauffé
Pompe à vide
Piège à froid (à remplissage manuel)
2 récipients de collecte chauffés
Ballon de réception pour le distillat et le résidu (capacité de 2 L)
2 unités de chauffe (une pour l’alimentation et la sortie du résidu, une pour la double enveloppe de l’évaporateur)
1 unité de régulation thermique pour le condenseur interne et la sortie du distillat

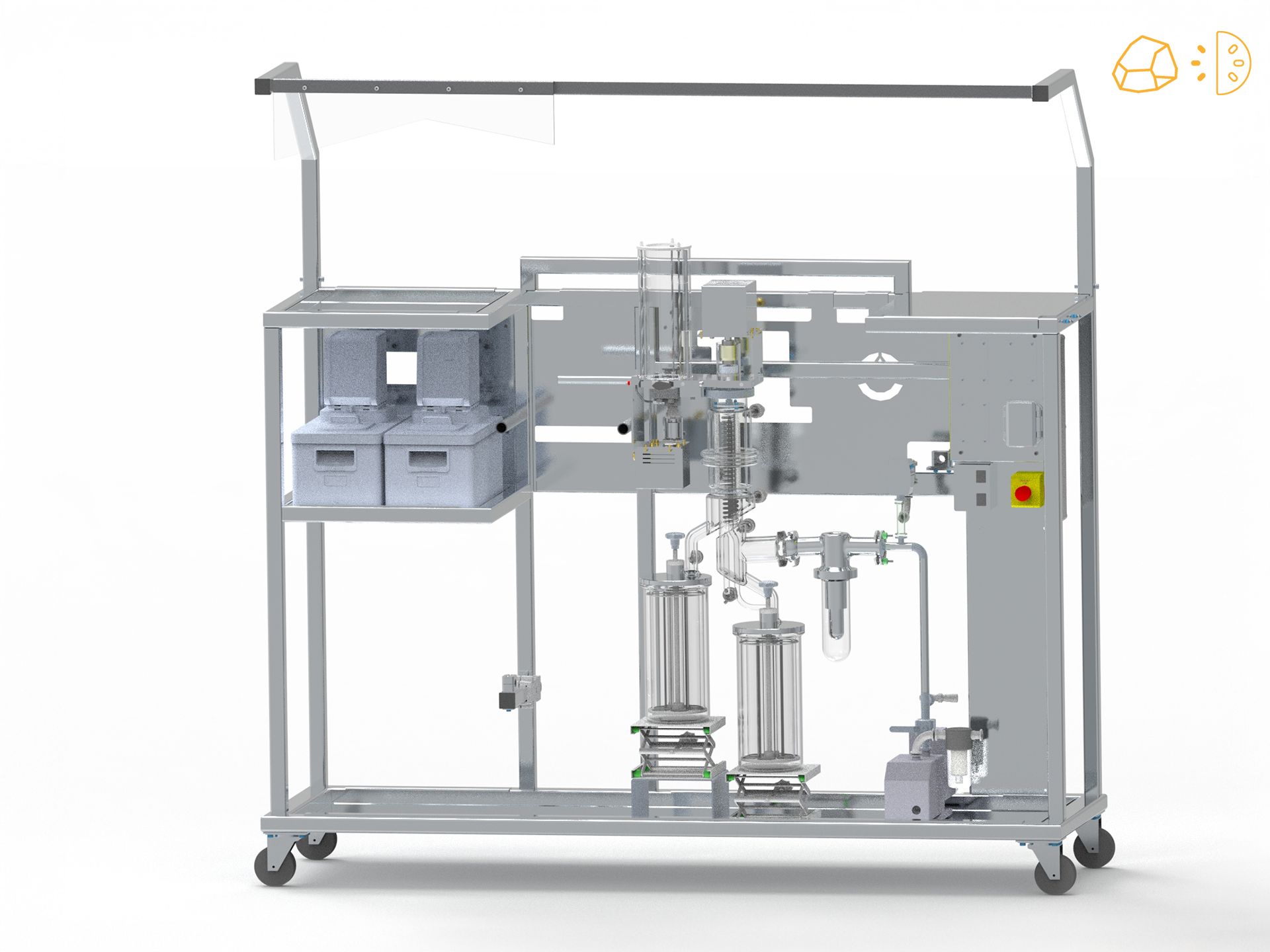

KDL5 SEMI+
La KDL5 SEMI + est utilisé pour la distillation semi-continue de produits solides ou très visqueux à température ambiante. Les carrousels situés à la sortie pour le distillat et le concentré permettent de prélever jusqu’à cinq échantillons sans interrompre le processus de distillation sous vide. Il s’agit d’une option d’échantillonnage particulièrement adaptée aux produits inhomogènes ou en cours de polymérisation qui ne peuvent pas être pompés.
Se compose de :
Système d’alimentation chauffé avec pompe à engrenages (capacité de 2 L)
Évaporateur entièrement chauffé
Pompe à vide
Piège à froid (à remplissage manuel)
Carrousels d’échantillonnage pour le distillat et le résidu
2 unités de chauffe (une pour l’alimentation et la sortie du résidu, une pour la double enveloppe de l’évaporateur)

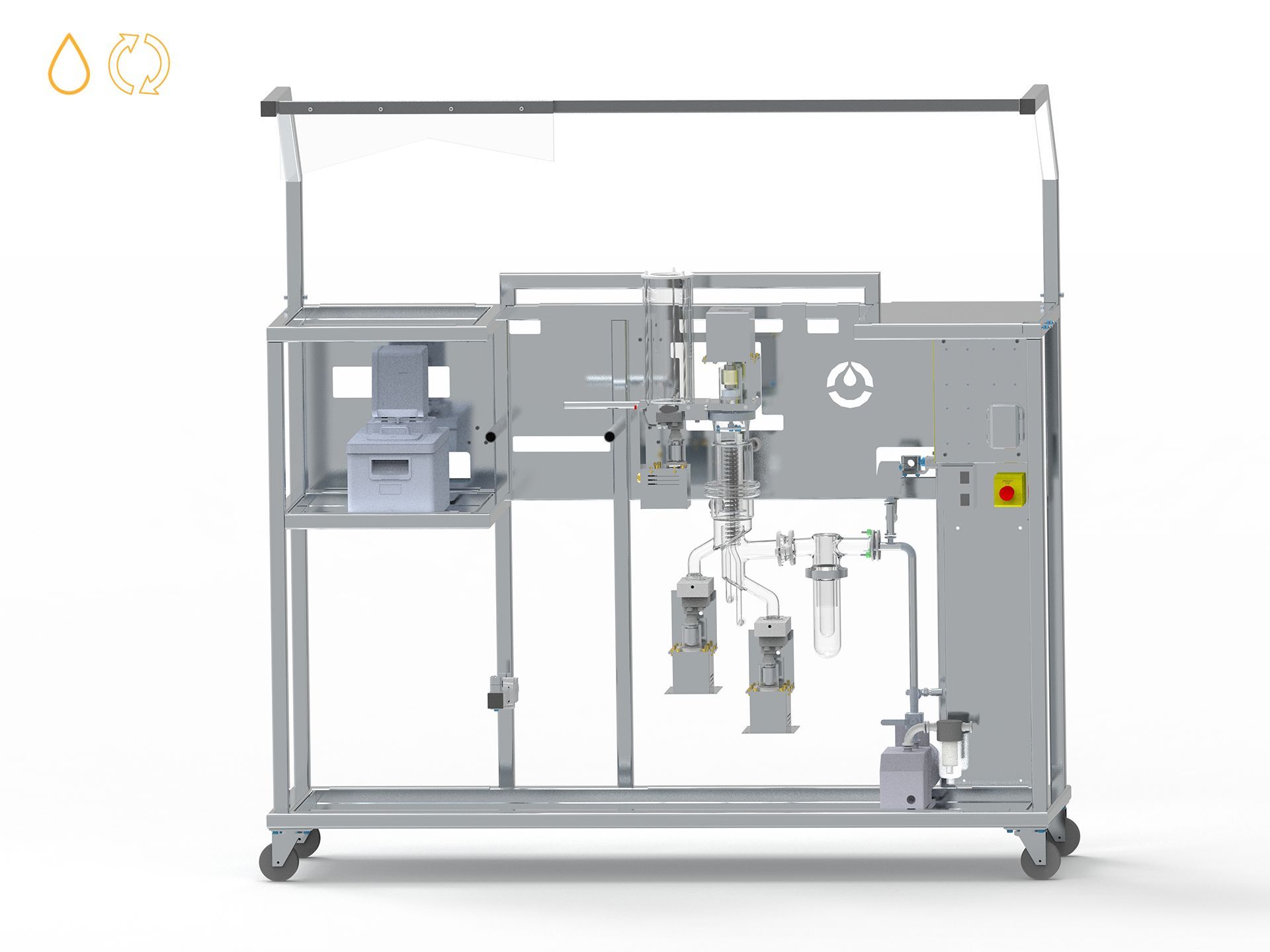

KDL5 CONTI
La KDL5 CONTI est conçu pour un fonctionnement automatisé en process continu. Des pompes alimentent en continu le système en matière première et soutirent le distillat ainsi que le résidu. Cela permet de prélever des échantillons à tout moment sans interrompre le processus de distillation sous vide. La KDL5 CONTI s’adresse aux opérateurs exigeants souhaitant obtenir des résultats rapidement. Il est adapté à la distillation continue de substances liquides ou à faible viscosité à température ambiante.
Se compose de :
Système d’alimentation avec pompe à engrenages (capacité de 2 L)
Évaporateur partiellement chauffé (incluant l’unité de chauffage)
Pompe à vide
Piège à froid (à remplissage manuel)
Pompes à engrenages pour l’évacuation du distillat et du résidu

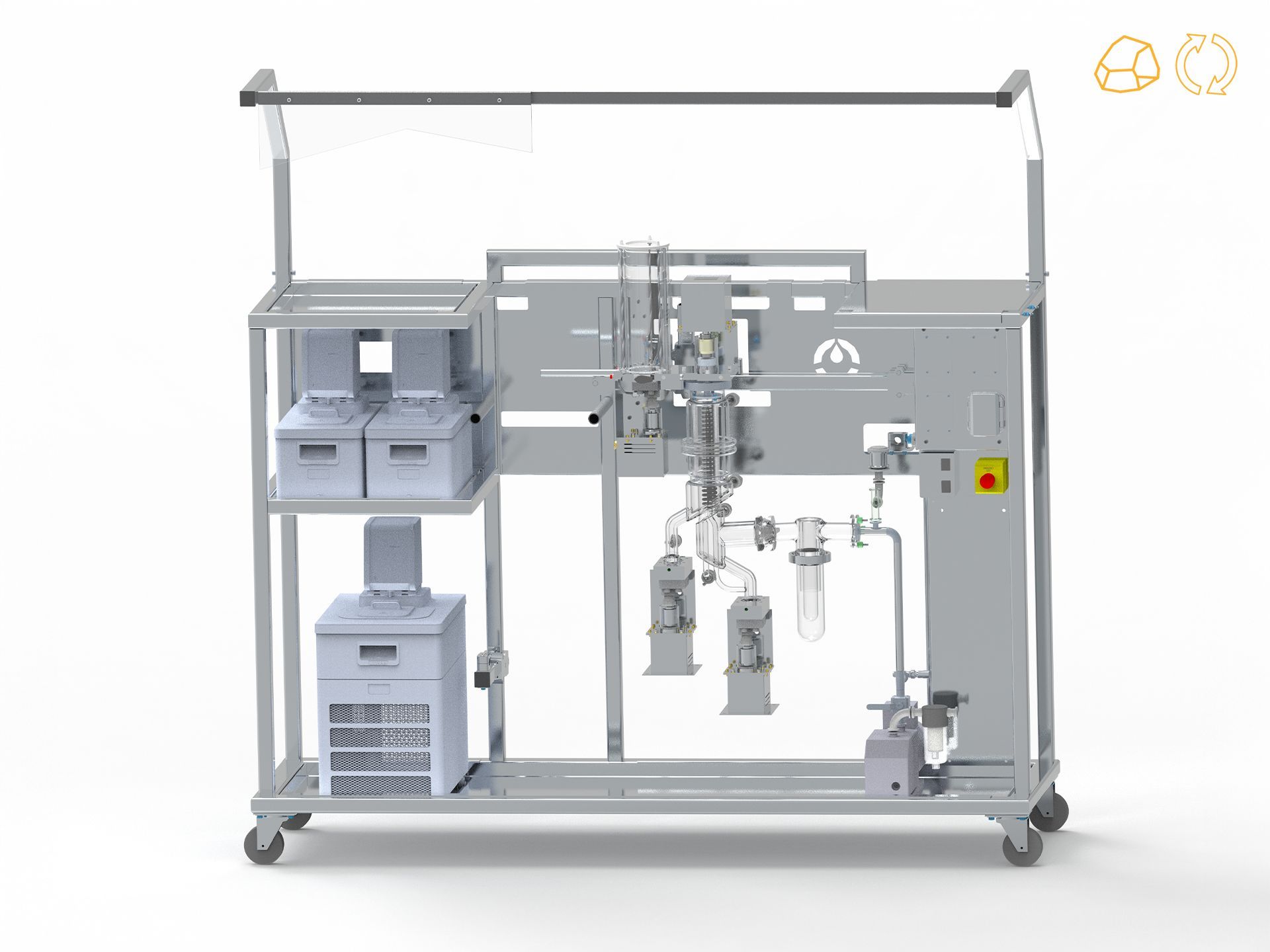

KDL5 CONTI+
La KDL5 CONTI + est le modèle haut de gamme de la série KDL5. Ce modèle se distingue par sa flexibilité et sa capacité d’obtenir rapidement des résultats. La distillation continue est rendue possible grâce aux systèmes d’alimentation et d’évacuation à l’aide de pompes. Le récipient d’alimentation chauffé offre une flexibilité maximale quant à la nature de la substance à distiller. Les substances très visqueuses, voire solides à température ambiante, peuvent être distillées avec la KDL CONTI +.
Se compose de :
Système d’alimentation chauffé et avec une pompe à engrenage (capacité de 2 L)
Évaporateur entièrement chauffé
Pompe à vide
Piège à froid (à remplissage manuel)
Système de soutirage chauffé et pompé pour le distillat et le résidu
2 unités de chauffe (une pour l’alimentation et la sortie du résidu, une pour la double enveloppe de l’évaporateur)
1 unité de régulation thermique pour le condenseur interne et la sortie du distillat

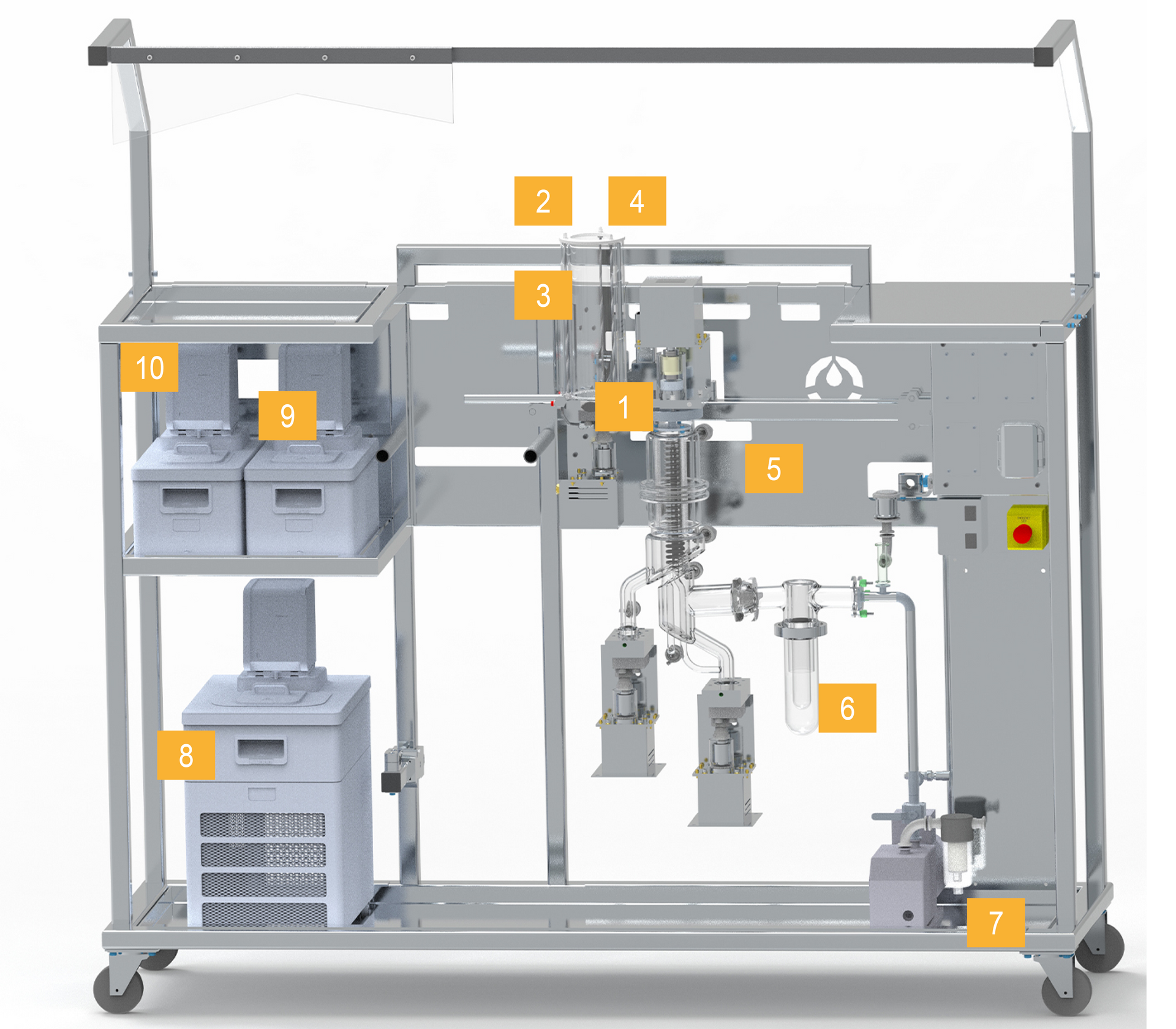

Configuration générale
ACCESSOIRES EN OPTION
Pompe doseuse à diaphragme
Permet une alimentation continue du produit à distiller. Livrée en complément du système standard.
MANUAL

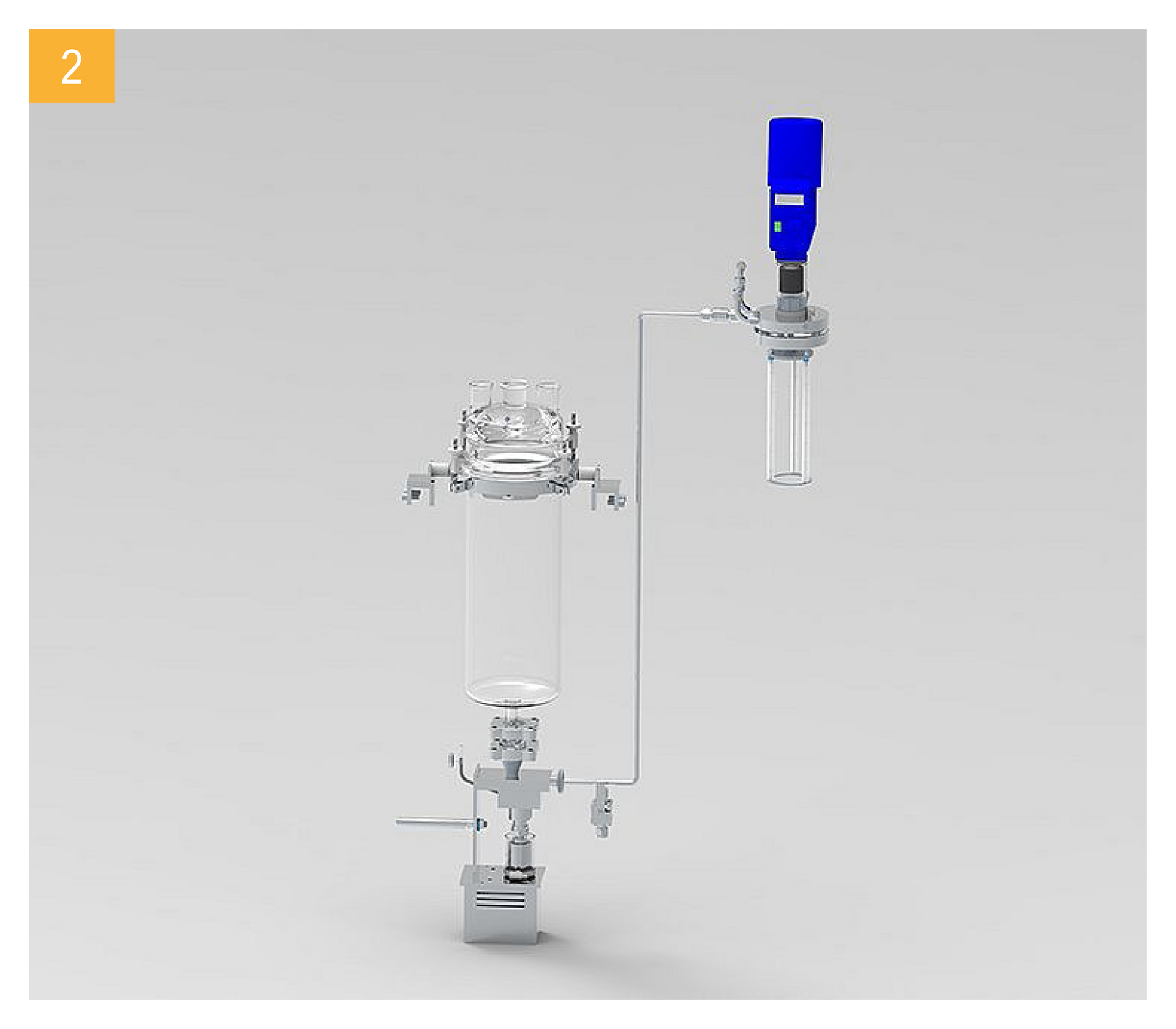

Système d’alimentation continue
Un récipient d’alimentation de 5 L avec pompe à engrenages remplace le système standard.
CONTI

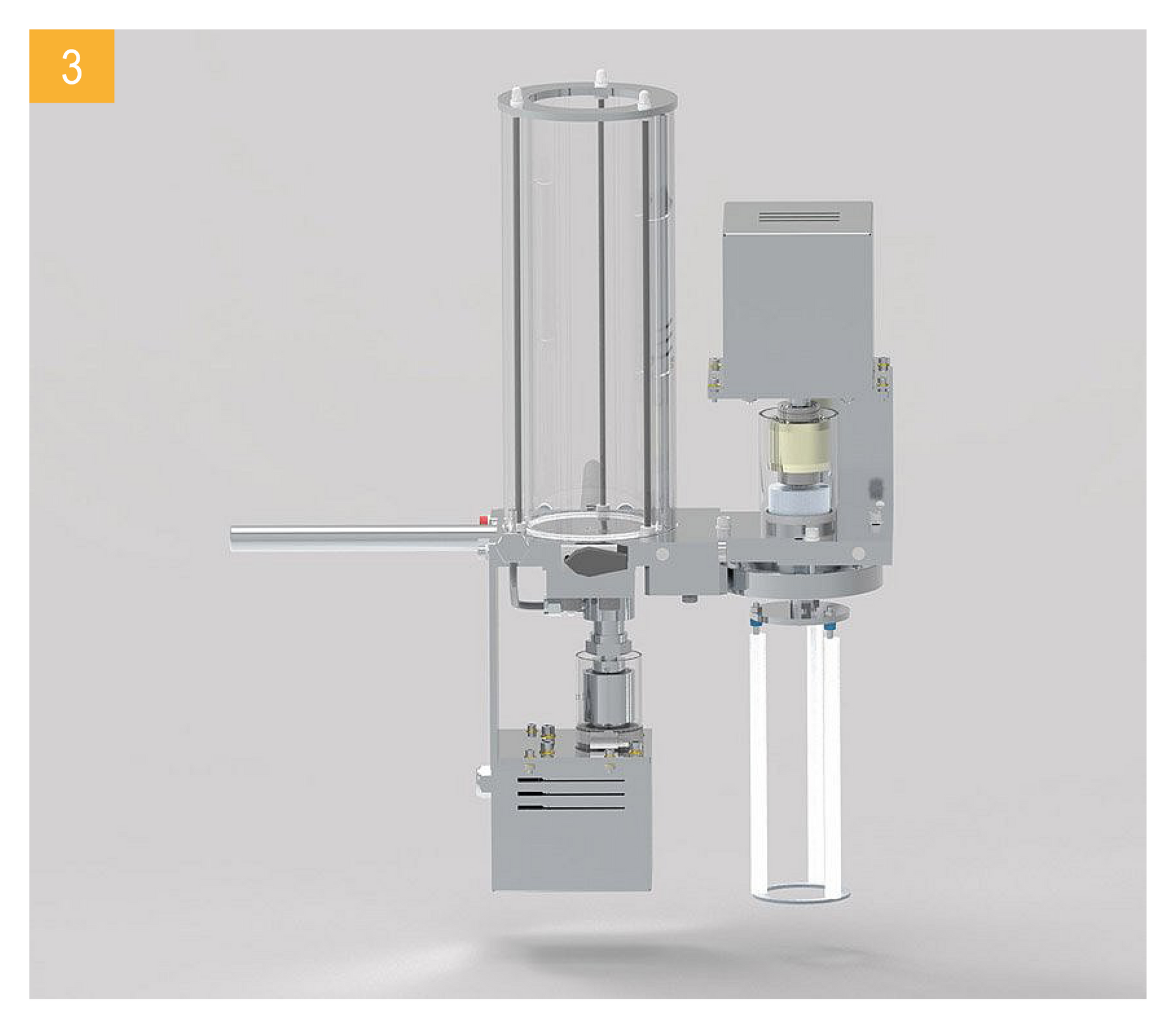

Système d’alimentation chauffé
Un récipient d’alimentation chauffé de 2 L avec pompe à engrenages remplace le système standard.
MANUAL +
Système d’alimentation chauffé et continu
Un récipient d’alimentation chauffé de 5 L avec pompe à engrenages remplace le système standard.
SEMI + / CONTI +

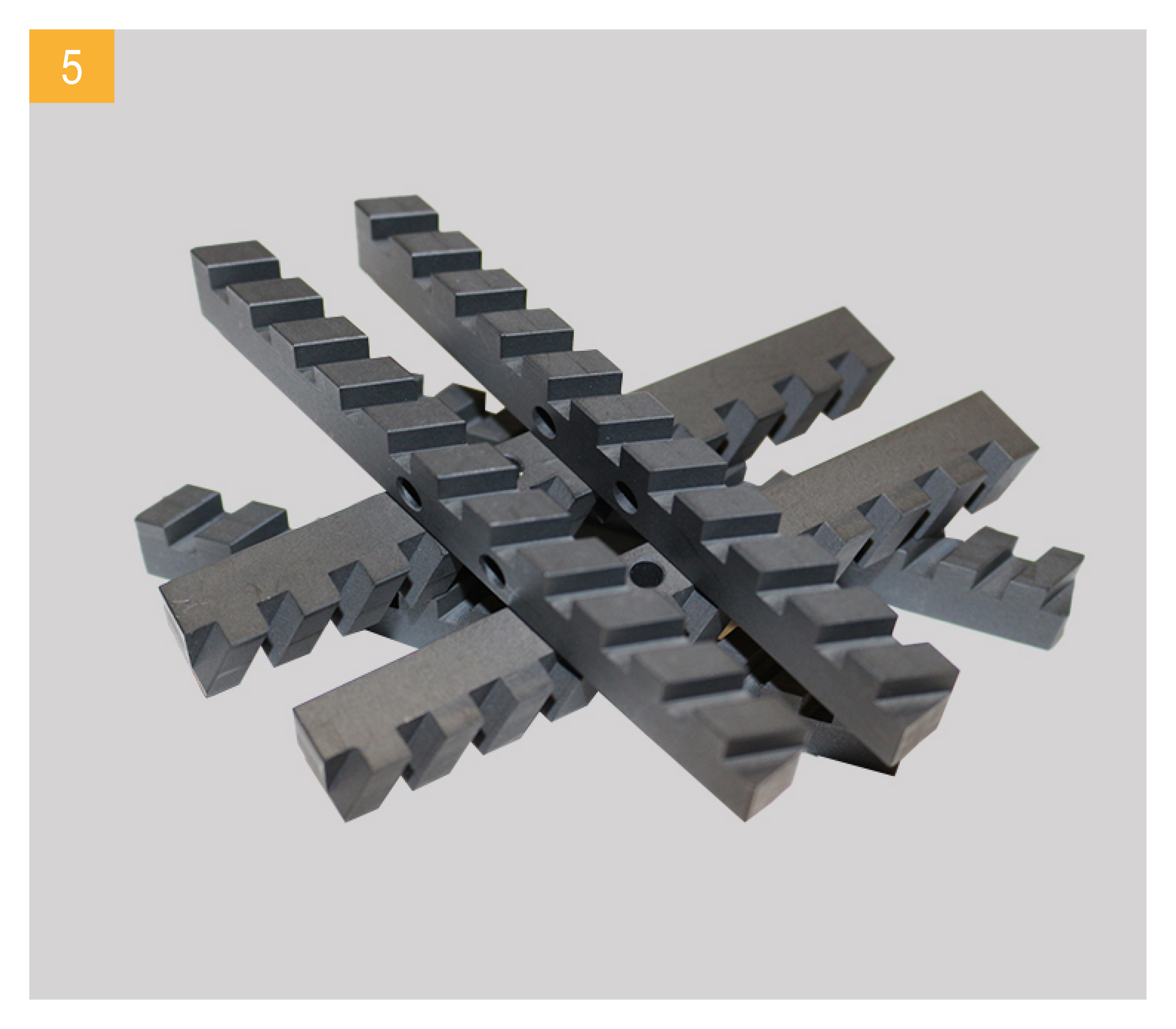

Rotor avec système de raclage à bloc
Remplace le rotor à rouleaux inclus dans la version standard.
MANUAL + / SEMI + / KDL5 CONTI +

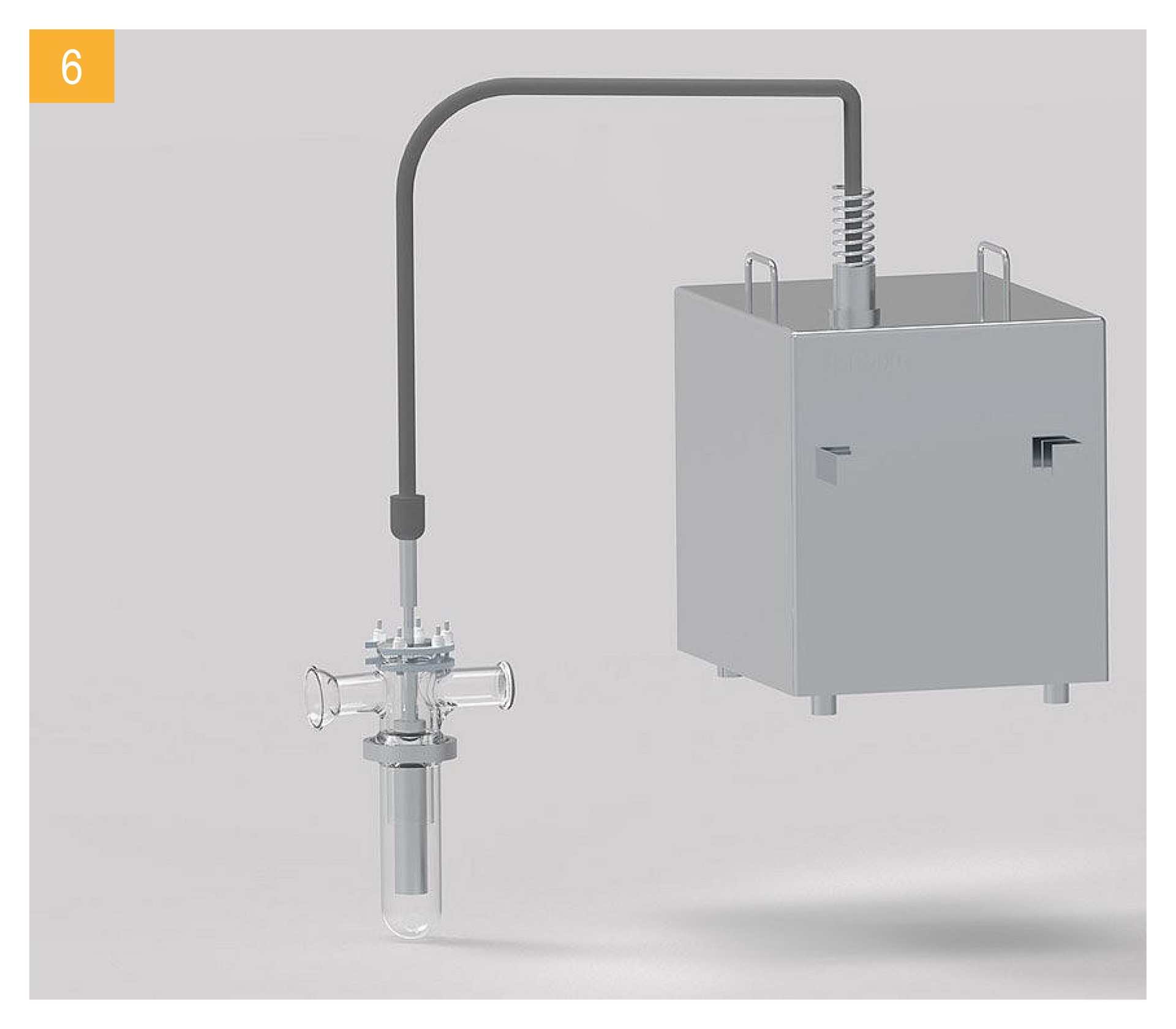

Piège à froid avec refroidisseur externe
Le refroidisseur connecté au piège à froid, refroidi en continu, élimine le besoin de réapprovisionnement manuel.
Disponible pour tous les modèles

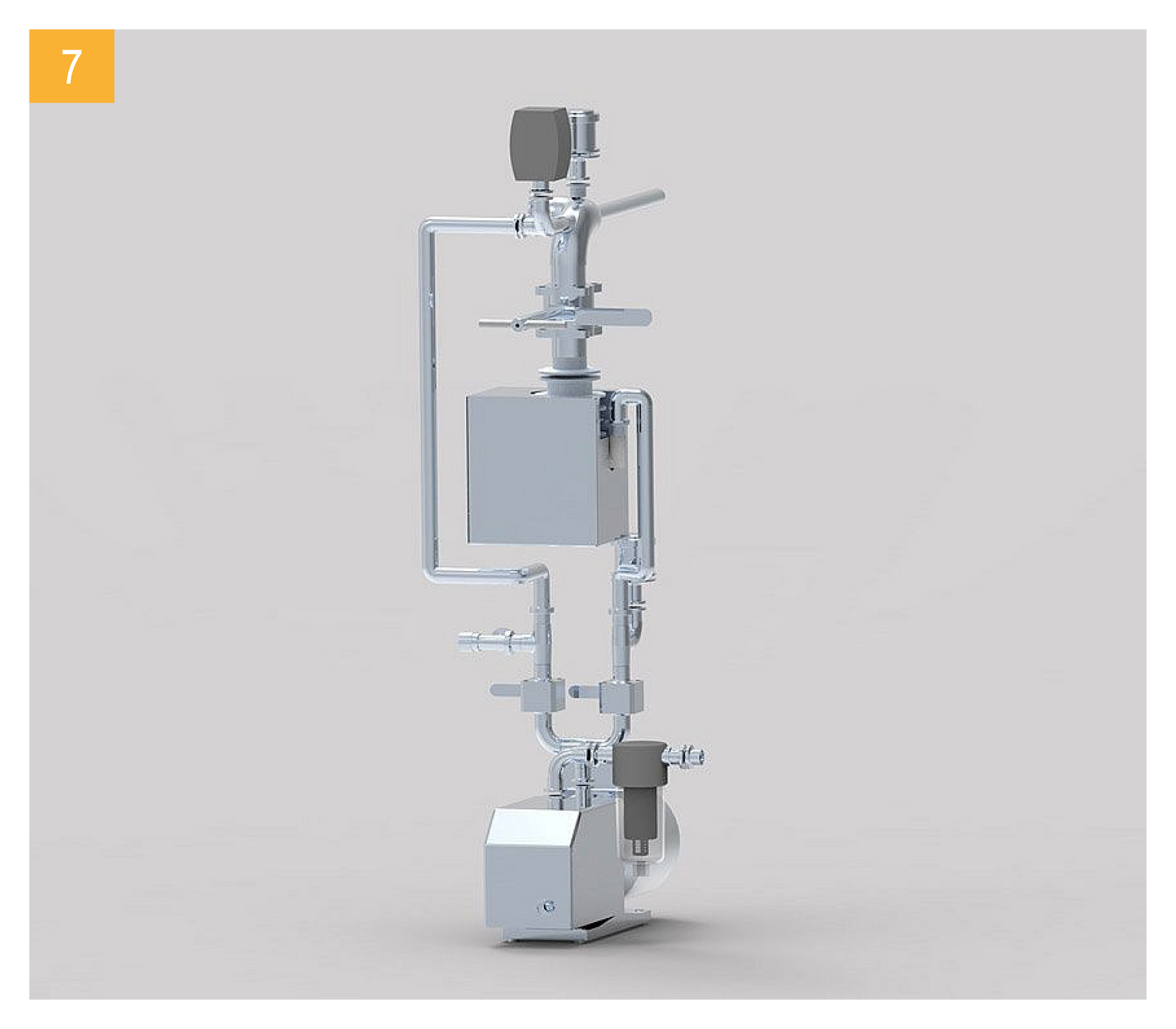

Système de vide pour très basses pressions de travail
Remplace le système de vide standard par une pompe à palettes rotatives et une pompe à diffusion d’huile, permettant la distillation sous vide avec des pressions de travail allant jusqu’à 0,001 mbar.
Disponible pour tous les modèles

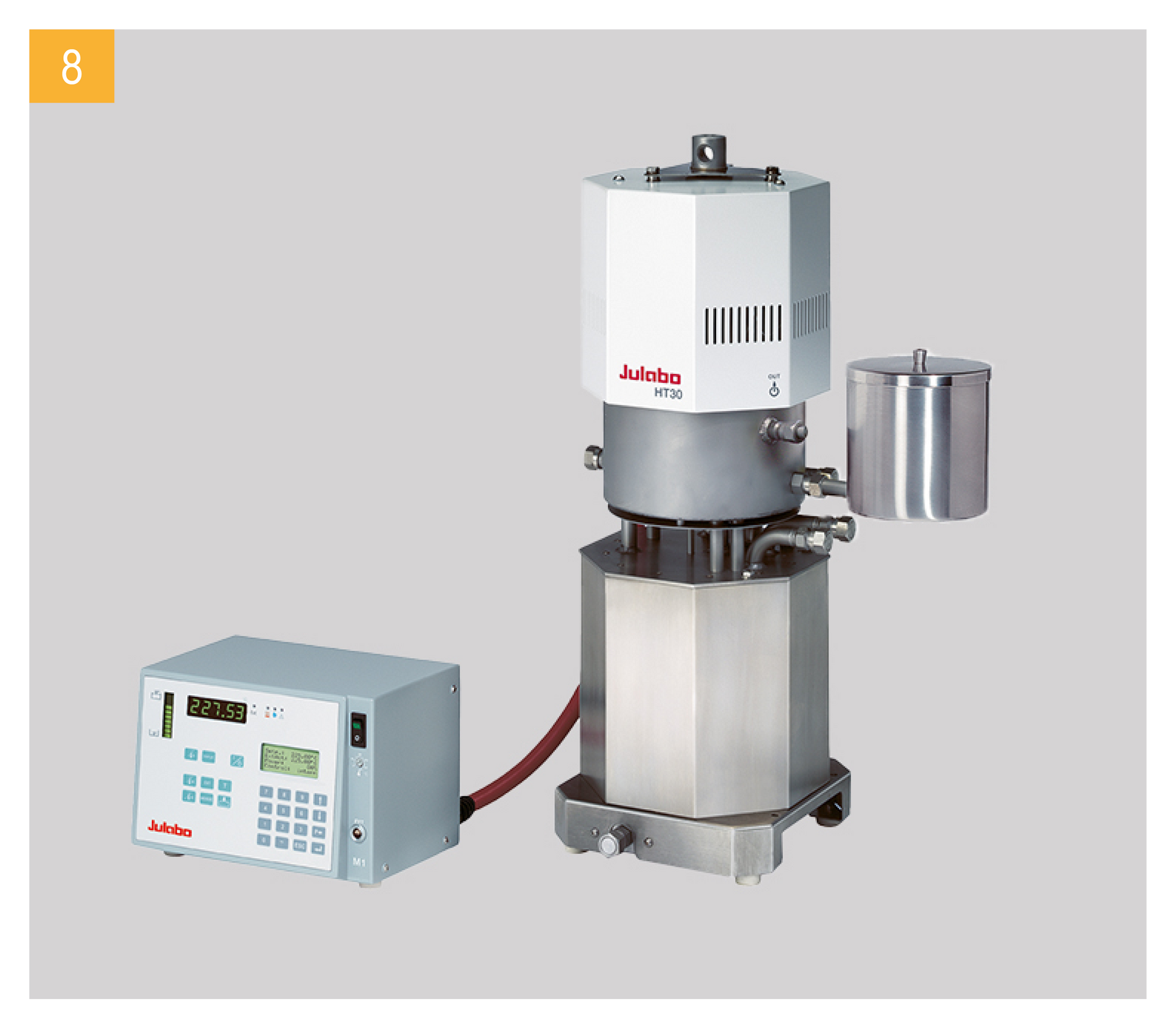

Thermostat haute température pour évaporateurs
Pour des températures de travail allant de +70 °C à +300 °C. Remplace le thermostat standard (températures de travail : +20 °C à +250 °C).
Disponible pour tous les modèles

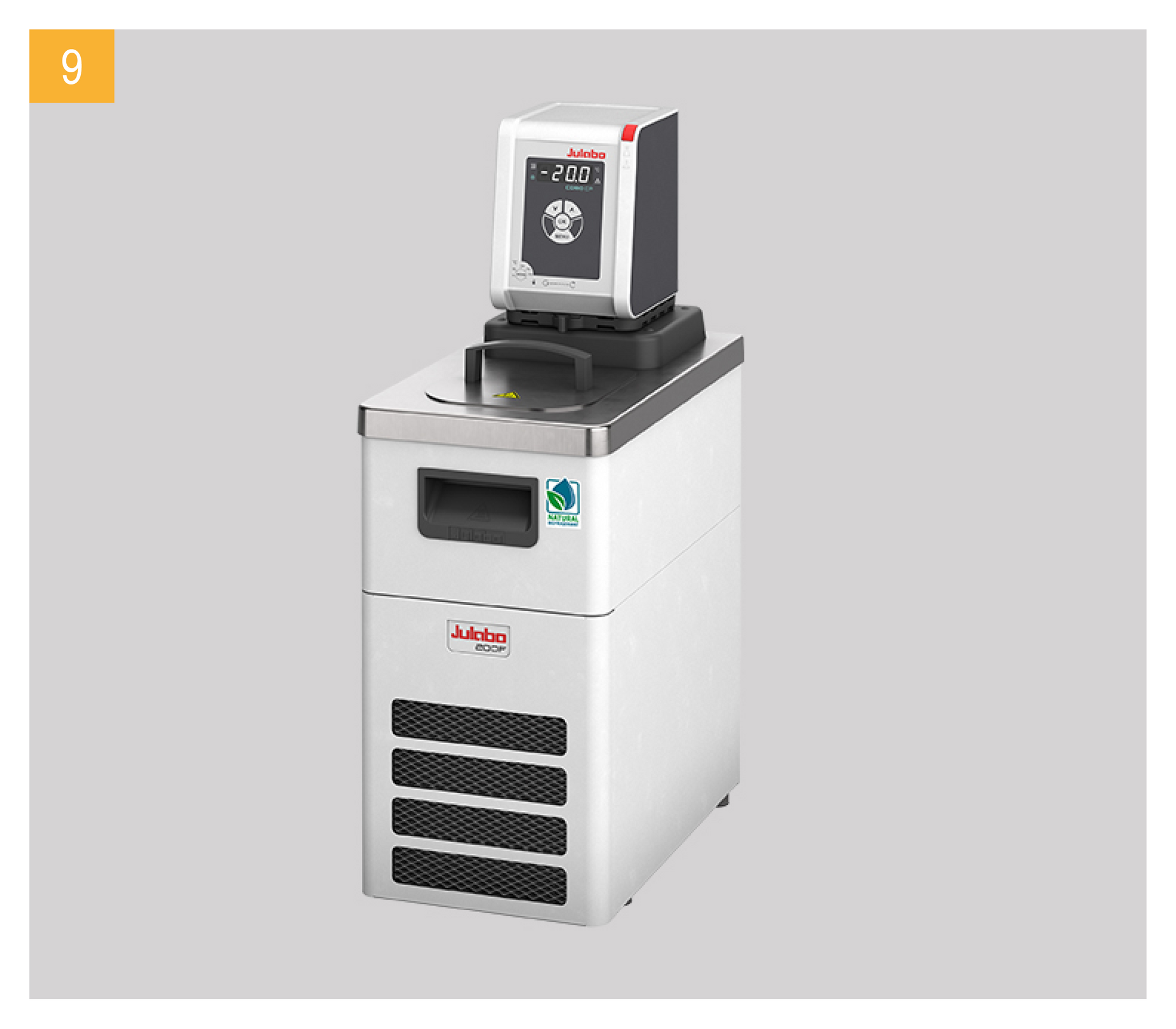

Thermostat pour condenseur et la sortie du distillat
Pour des températures de travail allant de -20 °C à +200 °C selon utilisation.
SEMI +

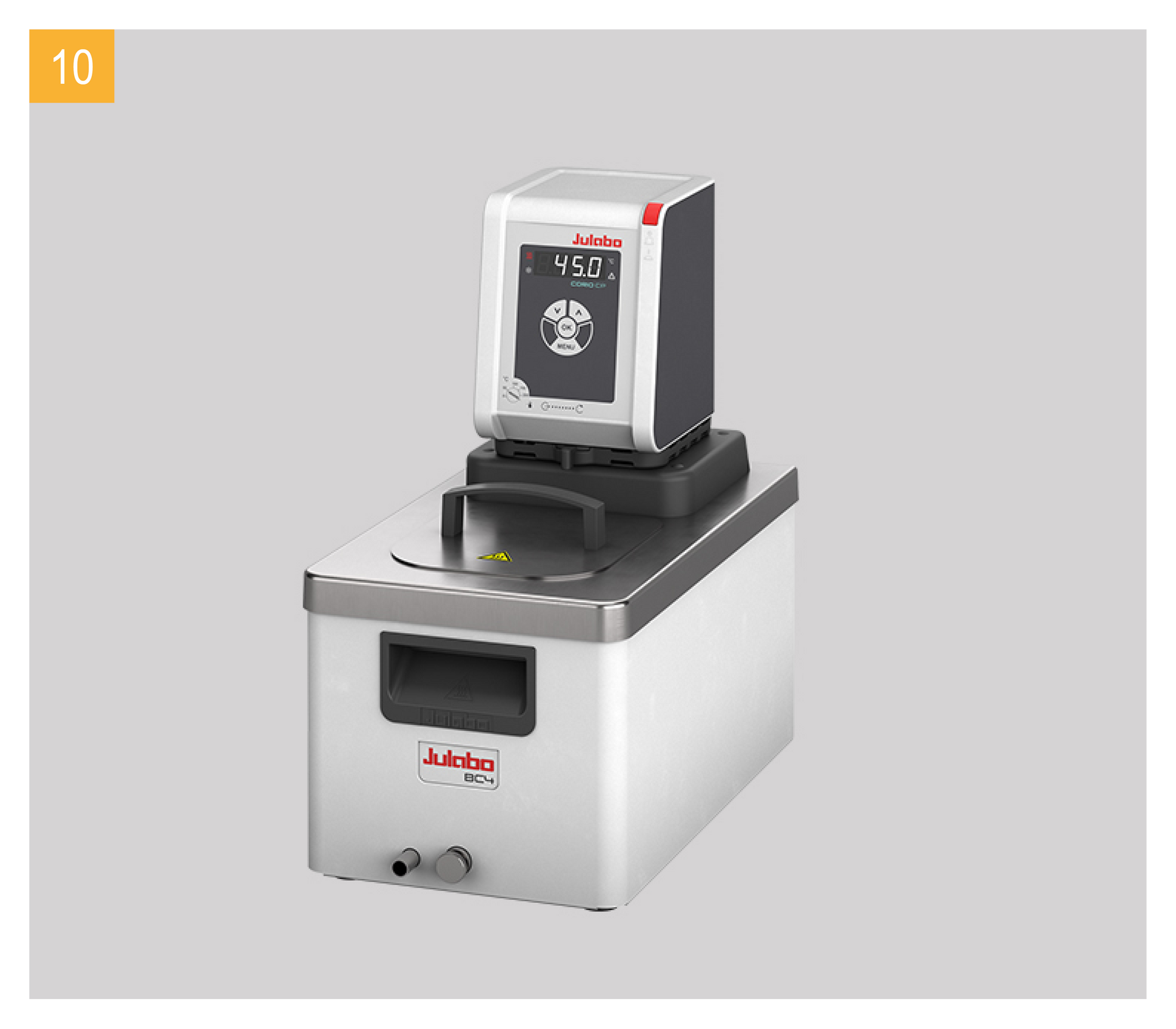

Thermostat pour l’alimentation et la sortie du résidu
Maintient la chaleur du résidu avant sa sortie. Utilisé pour chauffer le système d’alimentation ainsi que, selon le modèle, la sortie du résidu. Températures de travail : +20 °C à +200 °C.
MANUAL + / SEMI + / KDL5 CONTI +

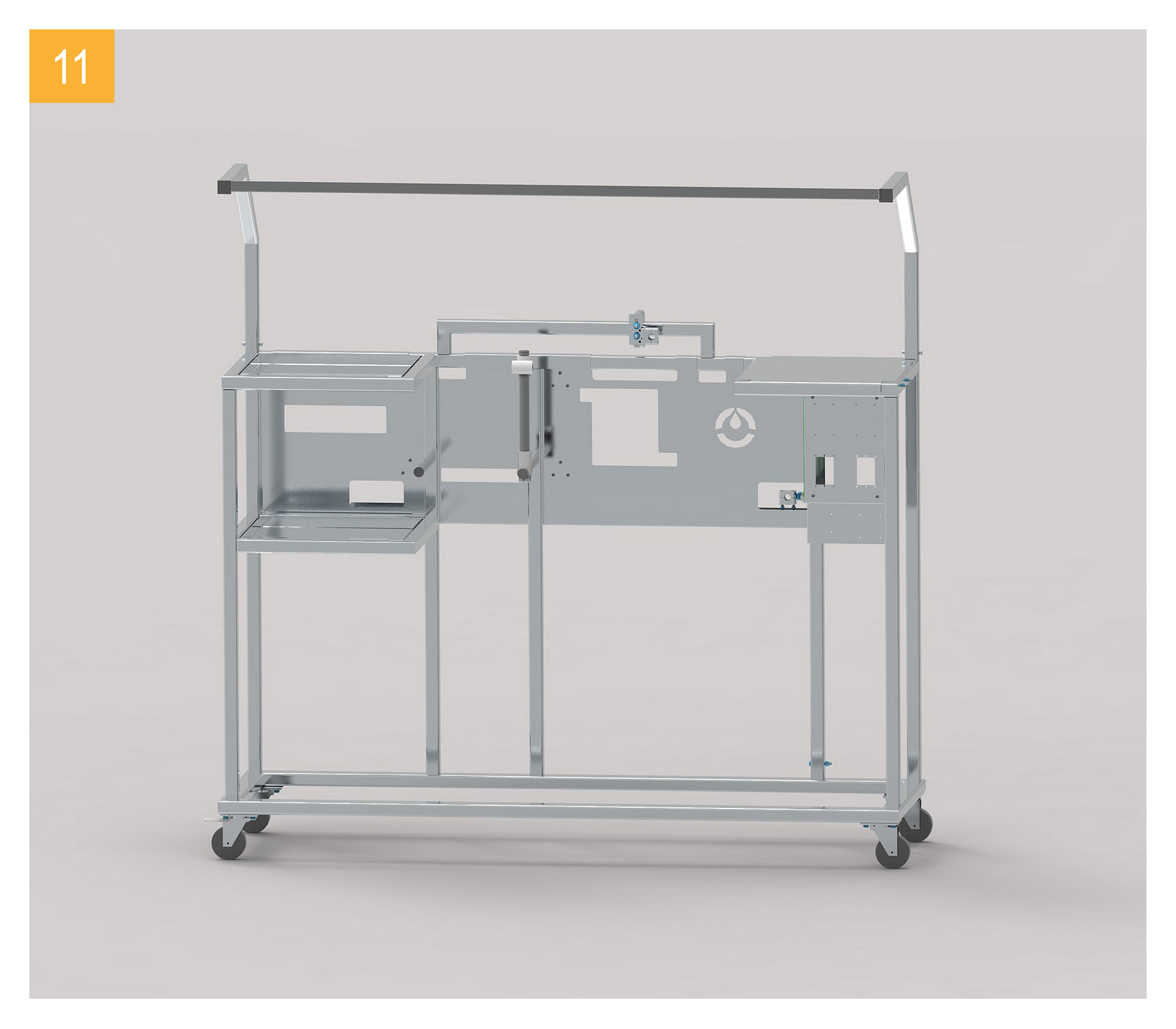

Châssis soudé
Fabriqués et livrés avec un châssis tubulaire standard. Une version avec châssis soudé est disponible.
Disponible pour tous les modèles
Tous les fluides caloporteurs
Huiles thermiques pour le remplissage initial des chauffages.
Disponible pour tous les modèles
