Vannes papillon GEFA série KG — Polyvalentes et conformes EN 593
La vanne papillon centrale avec disque ferme, un raccordement sans jeu entre le disque et la tige, offre une grande convivialité d’entretien. Le remplacement rapide du joint d’étanchéité est facilité grâce à la conception du corps en deux parties.
L’ensemble du corps est revêtu d’un élastomère, avec le joint d’étanchéité faisant office d’élément d’étanchéité multifonctionnel. Ces vannes industrielles peuvent être utilisées pour une grande variété de fluides, allant des acides aux industries alimentaires et pharmaceutiques sensibles.
Elles permettent un contrôle et une régulation des processus sans hystérésis, offrant ainsi une grande précision. Conformes à la norme EN 593, garantissant une qualité et des performances élevées pour une utilisation dans diverses applications industrielles.
Plages de contrôle et données techniques
Plage de contrôle
Angle d’ouverture 20° à 60°
Étanchéité au vide jusqu’à 10⁻² mbar
Vannes à partir de DN 200
En cas de pression différentielle supérieure à 13 bar, il est nécessaire d’utiliser des bagues de siège avec une dureté Shore plus élevée.
Vannes à partir de DN 600
Pression différentielle max. 10 bar. Matériaux des bagues de siège disponibles : EPDM et NBR.
Corps à oreilles
S’il est retiré de la bride d’un côté, pression différentielle max. 6 bar.

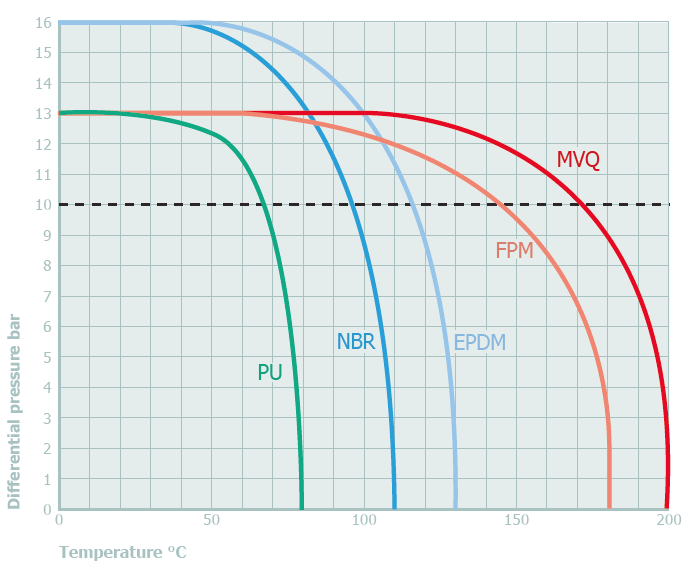

Le diagramme des plages de pression et de température indique les limites d’application des différents matériaux des bagues de siège. Les variables du processus et les caractéristiques du fluide peuvent influencer les valeurs du diagramme. Températures inférieures à 0°C sur demande.
Matériaux disponibles
Corps
| Code | Corps |
|---|---|
| 22 | Fonte grise GG25, EN GJL-250 |
| 23 | Fonte ductile GGG40 / EN-GJS-400-15 |
| 24 | Fonte ductile GGG40.3 EN-GJS-400-18-LT |
| 44 | Cast steel GS-C25, EN GP 240 H+N |
| 66 | Acier inoxydable 1.4517 |
Disque
| Code | Disque |
|---|---|
| 66 | Acier inoxydable 1.4517 |
| 31 | Acier inoxydable 1.4517 poli |
| 13 | Bronze |
| 69 | Acier inoxydable 1.4529 |
| 77 | Revêtu de PTFE |
| 78 | Revêtement E-CTFE |
| 79 | Doublure en caoutchouc EPDM |
| 93 | Alloy C-22 |
| 94 | Titane |
Manchette
| Code | Manchette |
|---|---|
| E | EPDM – Ethylène-Propylène-Terpolymère (Température de fonctionnement : – 20 °C à + 130 °C) |
| Ew | EPDM blanc (Température de fonctionnement : – 20 °C à + 130 °C) |
| B | NBR – caoutchouc nitrile (Température de fonctionnement : – 20 °C à + 110 °C) |
| S | MVQ silicone – caoutchouc silicone (Température de fonctionnement : – 30 °C à + 200 °C) |
| V | FPM – élastomère fluoré (Température d’utilisation : – 10 °C à + 180 °C) |
| PU | Polyuréthane (Température de fonctionnement : – 20 °C à + 80 °C) |

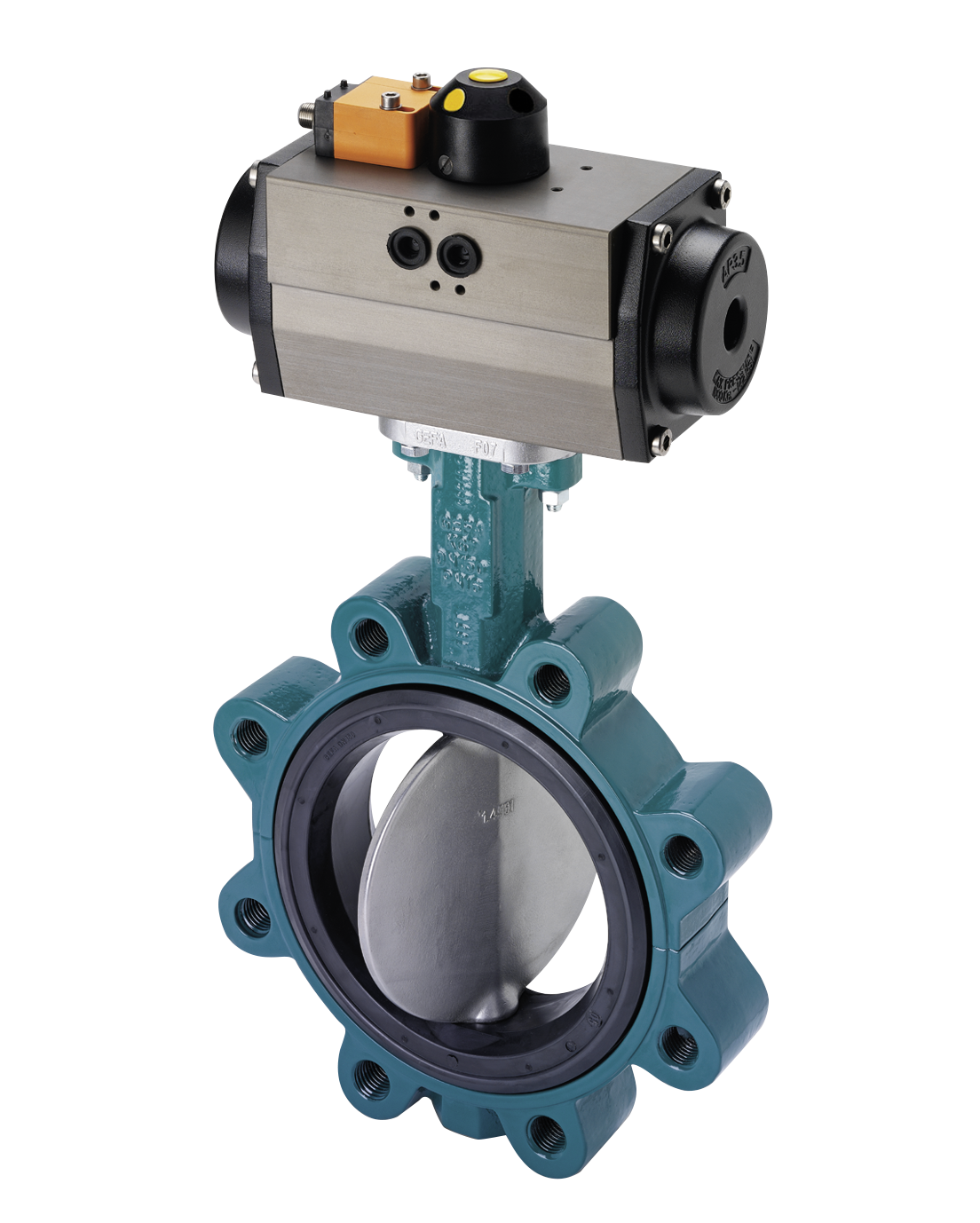

Vanne GEFA série KG7
Corps en 2 pièces, manchette élastomère multifonctionnelle, facile d’entretien. DN 40 à DN 600.

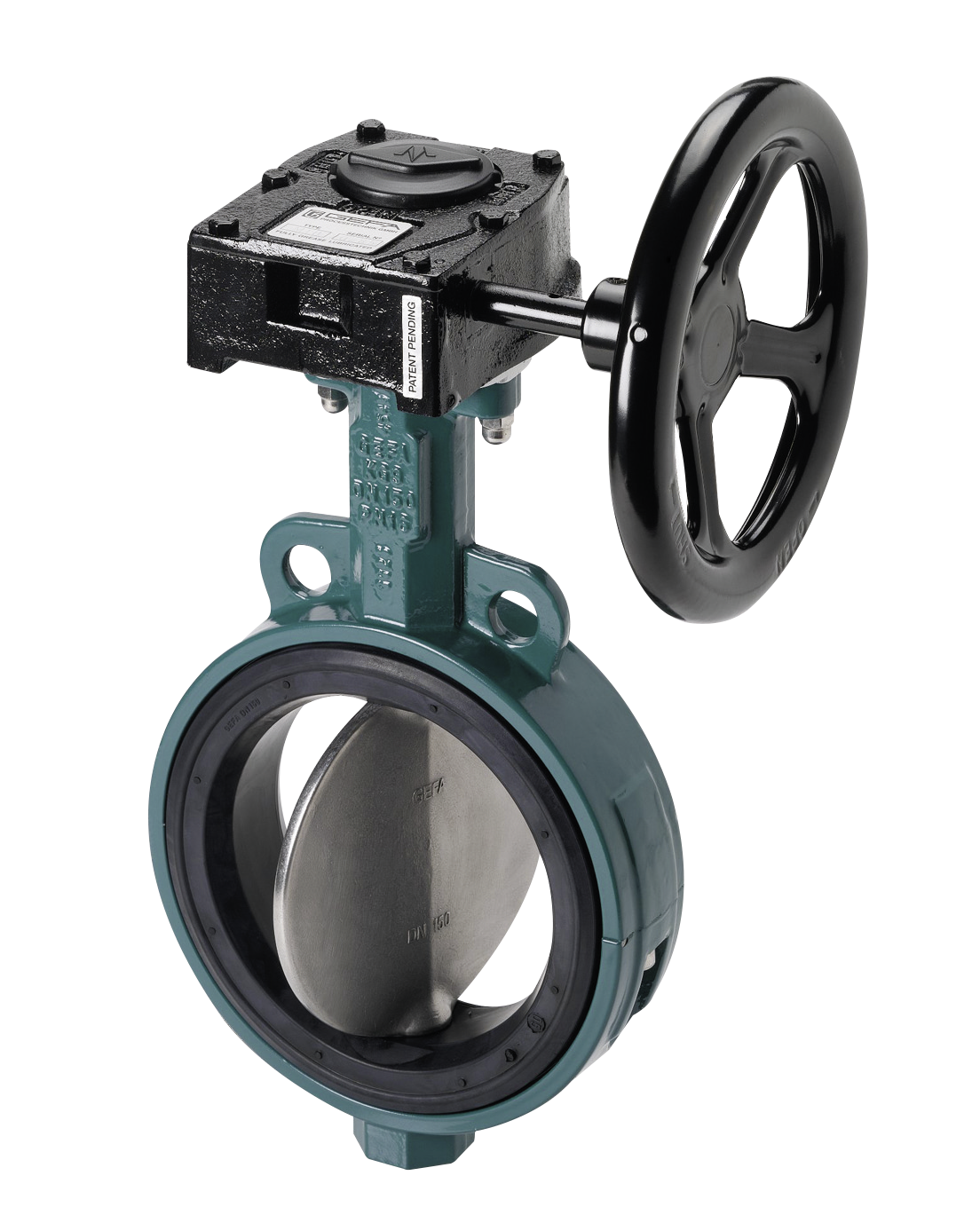

Vanne GEFA série KG9
Conception renforcée pour pressions différentielles plus élevées. DN 40 à DN 600. Disponible avec actionneurs pneumatiques et électriques.

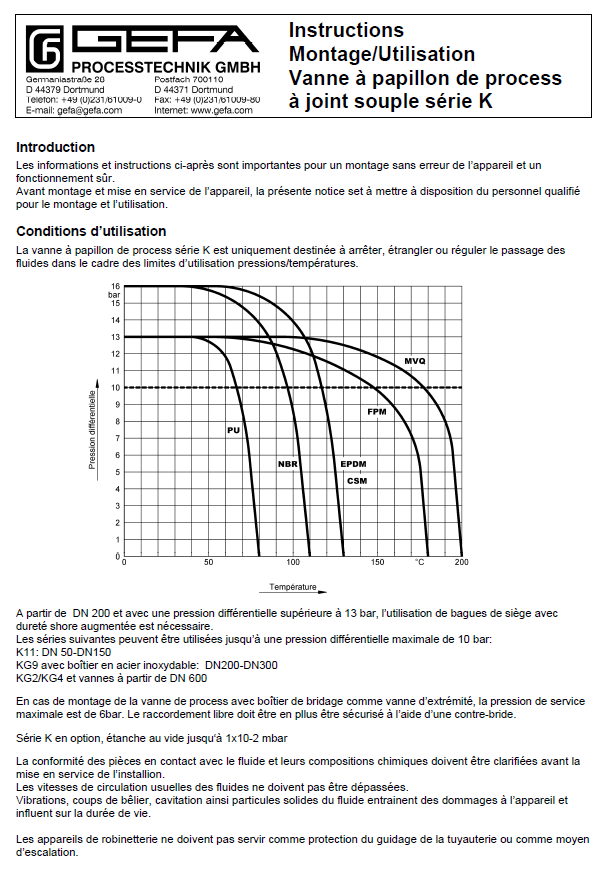

Manuel de montage et d'utilisation
Le manuel de montage et d’utilisation des vannes papillon GEFA série K couvre l’ensemble des modèles KG7, KG9, K19 et K17. Il détaille les procédures d’installation, de mise en service, de maintenance et de démontage conformément aux normes de sécurité en vigueur.
