Vannes papillons GEFA
Vannes Papillon en Acier Inoxydable Haute Performance
RECOWA distribue la gamme de vannes papillon haute performance en acier inoxydable GEFA Processtechnik, conçues pour répondre aux exigences les plus strictes des industries chimique, pétrochimique, pharmaceutique, agroalimentaire et énergétique. Conformes à la norme EN 593, ces appareils garantissent une étanchéité bidirectionnelle absolue, une usure réduite du siège et une sécurité maximale d’exploitation sur liquides, gaz, vapeur et fluides corrosifs.
Vanne Papillon Double Excentration (GEFA Série HG)
La vanne papillon à double excentration (double offset) est la solution de référence pour le sectionnement et la régulation sous fortes pressions différentielles avec un couple de manœuvre maîtrisé.
Caractéristiques techniques :
Versions disponibles : Wafer entre brides (HG1) ou Lug à oreilles taraudées (HG7)

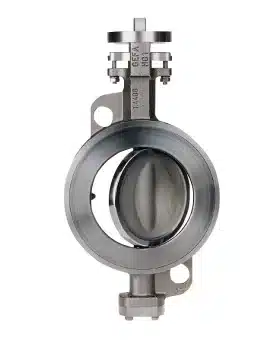

Série HG1

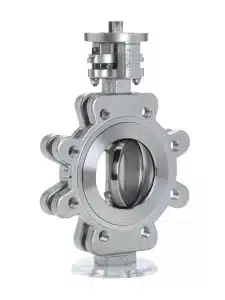

Série HG7
– Dimensions : Du DN 50 au DN 600 (grandes dimensions sur demande)
– Pression de service : PN 10 / 16 / 25 / 40 – ASME Class 150 / 300
– Plage de température : De -50 °C à +450 °C (vide jusqu’à 1 mbar abs)
– Types de sièges : R-PTFE, PTFE chargé, métal-métal, version Fire-Safe
– Corps : Acier inoxydable 1.4408 (CF8M) ou acier au carbone 1.0619 (WCB)
Principaux atouts :
– Double décalage géométrique : Le disque se décolle instantanément du siège dès l’ouverture, supprimant le frottement continu et prolongeant la durée de vie de la garniture.
– Bague d’insertion protectrice : Protège le siège de l’érosion et de l’abrasion directe du fluide.
– Étanchéité de tige réglable sous pression : Garniture presse-étoupe resserrable sans démontage de l’actionneur, certifiée TA-Luft (VDI 2440).
Vanne Papillon Triple Excentration (GEFA Série HGT)
La vanne papillon à triple excentration (triple offset) est dédiée aux applications industrielles extrêmes : vapeur haute pression, fluides caloporteurs, cryogénie et hydrocarbures.
Caractéristiques techniques :
– Modèle : Série HGT7 (version Lug / Double bride)
– Dimensions : Du DN 80 au DN 300 (autres diamètres sur étude)
– Étanchéité : Contact cône-sur-cône métal-métal sans frottement mécanique
– Sens d’étanchéité : Zéro fuite bidirectionnelle selon DIN EN 12266-1 (Taux A)
– Tenue en température et pression : Idéale pour les cycles thermiques sévères
Principaux atouts :
– Zéro frottement à la manœuvre : Le troisième angle d’excentration élimine tout frottement entre le disque et le siège jusqu’au point de contact final (fermeture par effet de coin).
– Sécurité feu native : L’absence de composants souples assure une résistance intrinsèque aux feux et hautes températures.
– Longévité accrue : Résistance maximale à l’érosion, au grippage et aux dépôts solides.

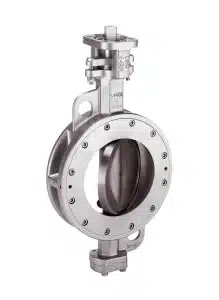

Série HGT1

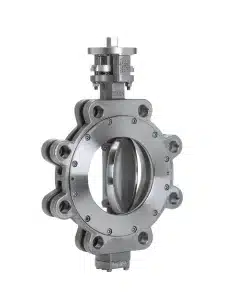

Série HGT7
CONTACTEZ NOS EXPERTS
Un besoin de dimensionnement ou un devis sur vos vannes papillon ?
Expertise technique • Réactivité
Téléphone
+33 3 89 62 96 28
Adresses
108 rue du Château Zu-Rhein, 68200 Mulhouse, France
Quelle technologie choisir pour votre procédé ?
Critère - Double Excentration (Série HG) - Triple Excentration (Série HGT)
Principe d'étanchéité
- Siège PTFE / R-PTFE / Métal
- Siège Métal-Métal conique
Frottement siège/disque
- Réduit (uniquement à la fermeture)
- Strictement nul jusqu’au contact
Applications types
- Chimie, utilités, eau surchauffée, solvants
- Vapeur HP, thermique, cryogénie, hydrocarbures
Taux de fuite
- EN 12266 Taux A (PTFE)
- EN 12266 Taux A (Métal-Métal)
Rapport coût / performance
- Très économique sur process standards et corrosifs
- Solution d’ingénierie pour services sévères
Motorisation et Modularité : Système GEFA-MULTITOP
Toutes nos vannes papillon en acier inoxydable intègrent l’interface de montage universelle GEFA-MULTITOP :
– Platine normalisée ISO 5211 permettant le montage direct sans console ni pièce intermédiaire.
– Adaptation immédiate de tout type d’actionneur : pneumatique quart de tour (Série AP), électrique (AUMA, Bernard Controls), réducteur manuel à volant ou levier.
– Remplacement ou maintenance de la motorisation sans mise à l’atmosphère de la ligne.
Normes et Certifications Disponibles
– Sécurité émissions fugitives : TA-Luft / VDI 2440
– Sécurité incendie : Fire-Safe selon ISO 10497 / API 607
– Atmosphères explosibles : Directive ATEX 2014/34/UE
– Sécurité fonctionnelle : Conforme SIL 2 / SIL 3 (IEC 61508)
– Option alimentaire / pharma : Conforme CE 1935/2004 et FDA (sur série HG Food)
Pour plus de renseignements, contactez-nous
Notre équipe est disponible en France pour répondre à toutes vos questions techniques et commerciales.
