Actionneurs portable de vanne MODEC
Actionneurs portables de vannes MODEC en Suisse
En tant que distributeur officiel de MODEC en Suisse, RECOWA Industrial Equipment vous accompagne dans le choix, la configuration et la mise en œuvre de la solution la plus adaptée à vos contraintes de terrain.
Flexibilité & Sécurité
Partenaire Suisse
POURQUOI RECOWA SUISSE?
Motorisez vos vannes manuelles sans aucune modification d'installation
Les actionneurs portables de vannes MODEC permettent d’ouvrir et de fermer rapidement, sans effort et en toute sécurité, les vannes manuelles difficiles à manœuvrer.
Compacts, robustes et instantanément opérationnels, ils s’adaptent à toutes vos configurations existantes : vannes papillon, vannes à boisseau sphérique, vannes à opercule, vannes à soupape, vannes enterrées ou volants de manœuvre.
Une solution mobile pour de multiples défis
- Sécurité et ergonomie : Réduction drastique de la pénibilité et prévention des Troubles Musculo-Squelettiques (TMS) conformément aux directives de la SUVA.
- Gain de temps : Des manœuvres jusqu’à 10 fois plus rapides sur les vannes à grand nombre de tours.
- Économie majeure : Motorisez tout un parc de vannes manuelles avec un seul outil portable, sans installer d’actionneur fixe ni modifier vos tuyauteries.
- Intégrité du matériel : Les limiteurs de couple intégrés protègent vos tiges de vannes et vos volants contre la casse.
Pourquoi utiliser un actionneur portable de vanne ?
Avec le temps, la corrosion, le tartre, la pression du fluide ou de longues périodes d’inactivité rendent les vannes manuelles extrêmement dures, voire grippées. Forcer sur un volant expose vos opérateurs à des risques de blessures (dos, épaules, poignets) et vos équipements à des risques de détérioration.
L’actionneur portable MODEC élimine l’effort physique en prenant en charge la force de rotation, tout en s’adaptant à l’infrastructure existante.
La sécurité au cœur de la conception
Absorption totale de l'effort (Reprise de couple)
Lorsqu’un actionneur portable développe plusieurs centaines de Newton-mètres (Nm) pour débloquer une vanne, cette force doit être absorbée. Les systèmes de reprise de couple MODEC (bras de réaction, sangles de sécurité, brides) empêchent la transmission de ces efforts à l’opérateur. L’utilisateur ne ressent aucune torsion ni vibration.
Protection contre les surcharges
Grâce à un limiteur de couple réglable ou électronique, l’actionneur s’arrête automatiquement dès qu’il rencontre une résistance anormale. Vous évitez ainsi de forcer sur une vanne arrivée en fin de course ou bloquée par un corps étranger.
CONTACTEZ NOS EXPERTS
Vous souhaitez une démonstration sur votre site ?
Expertise technique • Réactivité
Téléphone
+41 61 481 89 96
Adresses
Industriestrasse 3, 4313 Möhlin, Suisse
LA GAMME MODEC
La gamme d'actionneurs portables MODEC
MODEC propose trois technologies d’énergie distinctes pour s’adapter parfaitement à l’environnement de vos installations en Suisse.
MC89 - Electrique
JA73 - Electrique
HL83 - Pneumatique
PY68 - Thermique
1. Actionneurs électriques sur batterie (MC89 & JA73)
C’est la solution la plus flexible et la plus maniable, idéale pour les équipes de maintenance itinérantes et les réseaux étendus.
- MC89 : Compact & Ultra-léger : Idéal pour les vannes faciles d’accès ou les espaces restreints. Pesant seulement 5,1 kg, il développe un couple maximal exceptionnel de 850 Nm et une vitesse allant jusqu’à 450 tr/min. Son limiteur de couple électronique intégré protège vos installations en temps réel.

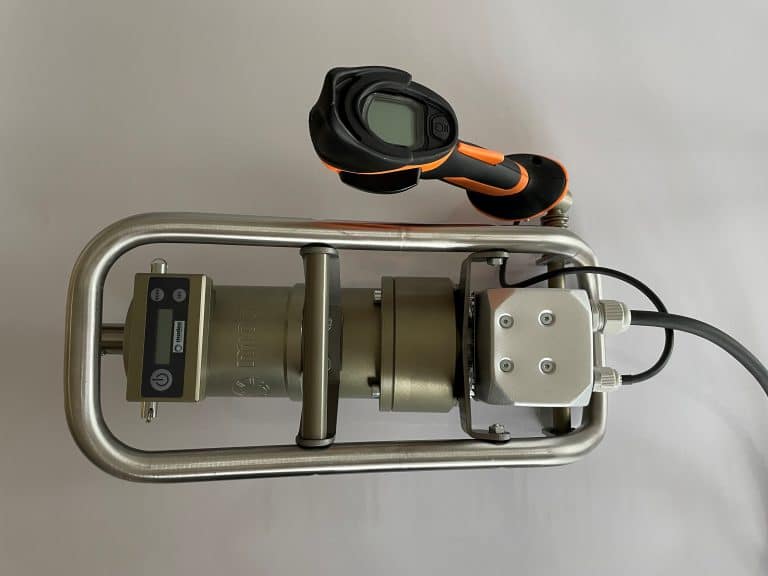

- JA73 : Heavy Duty & Haute performance : Conçu pour les manœuvres lourdes et continues. Équipé d’un embrayage robuste et d’une poignée de commande ergonomique avec écran de contrôle, il est disponible en versions Easy, Standard et Heavy Duty pour délivrer un couple élevé constant (jusqu’à 975 Nm).
2. Actionneurs pneumatiques (HL83) — Sécurité ATEX
Parfaitement adaptés aux environnements industriels disposant d’un réseau d’air comprimé ou aux atmosphères explosives.
- Sécurité maximale (ATEX) : Certifiés ATEX Zone 1 & 2 (II 2 GD c IIC T6 à T4), ces actionneurs ne produisent aucune étincelle et ne chauffent pas. Ils sont parfaits pour la chimie, la pétrochimie et les stations de traitement des eaux.
- Puissance continue : Offrent le meilleur rapport poids/puissance du marché et peuvent fonctionner en continu sans aucune perte de performance.

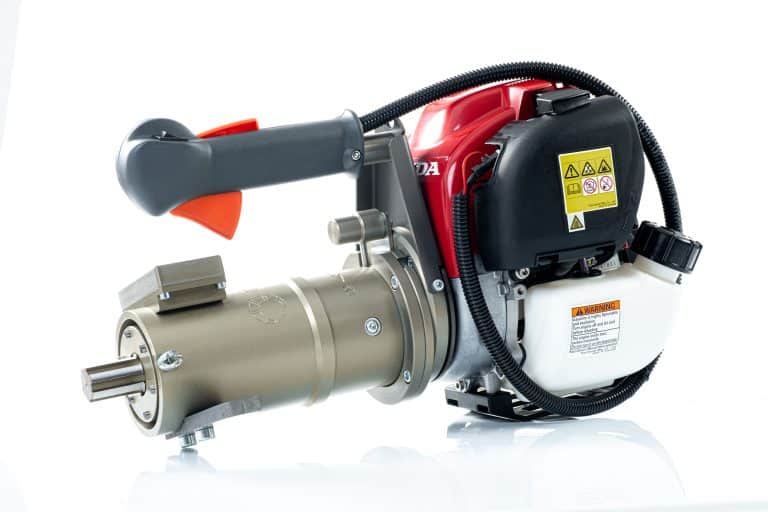

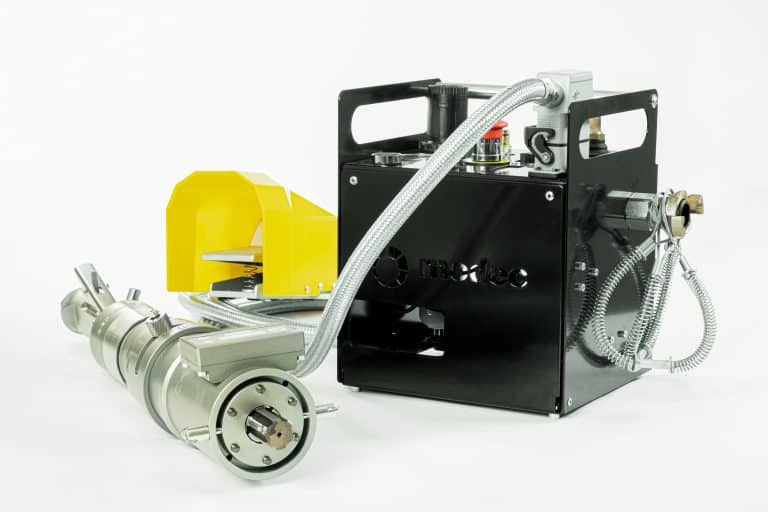

3. Actionneurs thermiques à essence (PY68)
La solution ultime pour les réseaux extérieurs isolés ou les infrastructures de montagne (barrages, réservoirs d’altitude, captages).
- Indépendance absolue : Fonctionne avec un moteur thermique 4 temps à essence, fiable et robuste.
- Prêt pour l’extérieur : Idéal pour les services des eaux communaux intervenant sur des vannes enterrées ou de secteur sans aucune source d’énergie à proximité.
Tableau comparatif des technologies MODEC
| Modèle / Gamme | Type d’énergie | Couple Max | Poids moyen | Points forts | Certification ATEX |
|---|---|---|---|---|---|
| MC89 | Batterie Li-Ion 18V | 850 Nm | ~ 5,1 kg | Ultra-compact, maniable, électronique | Non |
| JA73 | Batterie Li-Ion 18V | 975 Nm | ~ 8 kg | Très robuste, écran de contrôle, forte autonomie | Non |
| HL83 | Air comprimé (4-7 bar) | 1000 Nm | ~ 6 kg | Puissance continue, idéal chimie et zones humides | Oui (Zone 1 & 2) |
| PY68 | Essence (Moteur 4T) | 850 Nm | ~ 10 kg | Autonomie totale, idéal réseaux extérieurs isolés | Non |
Des applications sur mesure pour la Suisse
Les solutions MODEC distribuées par RECOWA répondent aux exigences techniques rigoureuses des industries et services publics suisses :
- Services des eaux & Collectivités : Manœuvre sans effort des vannes de réseau de distribution, bouches de lavage, vannes enterrées sous chaussée ou vannes de réservoirs d’altitude.
- Chimie & Pharma (Bâle, Valais) : Utilisation sécurisée en zone ATEX pour les vannes de process, de cuves de stockage et de lignes de transfert de fluides.
- Hydraulique & Barrages : Force et fiabilité pour les vannes de décharge, vannes de fond et vannes de sécurité des installations hydroélectriques.
- Chauffage à distance (CAD) : Rapidité d’intervention lors des coupures ou de la maintenance des réseaux de chaleur urbains.
Accessoires et adaptateurs universels
La force du système MODEC réside dans sa modularité. Grâce à une large gamme d’accessoires, un seul actionneur portable peut manœuvrer l’ensemble de vos vannes :
- Adaptateurs de volants universels : Se fixent instantanément sur tous types de volants (plats, bombés, à rayons) sans aucune modification permanente de la vanne.
- Têtes d’actionneurs (droites ou renvois d’angle à 90°) : Pour s’adapter à l’orientation de la tige de vanne et travailler dans les positions les plus ergonomiques.
- Rallonges et clés de fontainier : Pour atteindre facilement les vannes enterrées ou profondes sous chaussée.
Comment bien choisir votre actionneur portable ?
Le couple théorique indiqué sur la fiche technique d’une vanne neuve est souvent bien inférieur au couple réel nécessaire sur le terrain. Pour vous garantir un équipement parfaitement dimensionné, les experts de RECOWA analysent :
- Le type de vanne et son diamètre (DN).
- Le fluide véhiculé, sa pression et sa température.
- L’état de la vanne (fréquence d’utilisation, corrosion potentielle).
- L’environnement de travail (intérieur, extérieur, zone ATEX).
- Le type de volant ou d’axe d’entraînement.
Applications en Suisse
Services des eaux et collectivités
Pour la maintenance et l’exploitation de réseaux d’eau potable, d’eaux usées, de stations de pompage et de réservoirs.
Applications typiques
- Vannes de réseau
- Vannes de réservoir
- Stations de pompage
- Installations enterrées
- Interventions ponctuelles sur site
Industrie chimique et pétrochimique
Pour les vannes de process, les réseaux de transfert et les installations nécessitant une solution robuste et rapidement mobilisable.
La gamme pneumatique peut être étudiée pour les environnements soumis à des exigences particulières, sous réserve de validation de la configuration complète et de la certification applicable.
Industrie pharmaceutique et agroalimentaire
Pour les opérations de maintenance et de réglage sur les réseaux techniques, utilités et installations de production.
Énergie et centrales hydroélectriques
Pour les installations nécessitant une solution mobile, notamment lorsque les vannes sont éloignées des sources d’alimentation ou difficiles à manœuvrer.
Chauffage à distance
Pour les réseaux de chaleur et les installations techniques nécessitant des interventions rapides sur des vannes de sectionnement.
Maintenance industrielle
Pour les opérations d’ouverture, de fermeture, de contrôle et de remise en service de vannes manuelles.
Une étude adaptée à votre installation
Le couple indiqué dans la documentation d’une vanne ne correspond pas toujours au couple réellement nécessaire sur site.
L’état de la vanne, la corrosion, la pression différentielle, la température, le type de fluide et la fréquence d’utilisation peuvent influencer considérablement l’effort de manœuvre.
Pour sélectionner le bon actionneur, nous analysons notamment :
- Type de vanne
- Diamètre nominal
- Type de volant ou de commande
- Couple de manœuvre
- Nombre de tours
- Vitesse souhaitée
- Fréquence d’utilisation
- Accessibilité de la vanne
- Présence d’un réducteur
- Disponibilité d’air comprimé
- Conditions d’utilisation en intérieur ou extérieur
- Exigences ATEX éventuelles
- Besoin de reprise de couple
Vous ne connaissez pas le couple de votre vanne ?
RECOWA peut vous aider à définir la méthode de sélection appropriée et à identifier la configuration MODEC adaptée.
Pourquoi choisir RECOWA pour vos actionneurs MODEC ?
Une approche technique
Nous ne proposons pas uniquement un appareil standard. Nous analysons l’application complète afin de sélectionner :
- L’actionneur
- Le rapport de réduction
- La tête d’entraînement
- Les adaptateurs
- Le système de reprise de couple
- Les accessoires de sécurité
- La source d’énergie la plus adaptée
Une solution pour les clients suisses
RECOWA accompagne les entreprises et exploitants en Suisse pour leurs besoins en :
- Conseil technique
- Sélection de produits
- Démonstration
- Essais sur installation
- Fourniture d’accessoires
- Pièces de rechange
- Support après-vente
.
Une seule solution pour plusieurs vannes
Grâce aux différents adaptateurs et accessoires, un même actionneur peut être utilisé sur plusieurs configurations de vannes, sous réserve de validation du couple et de la compatibilité mécanique.
Demandez une démonstration MODEC
Vous avez une vanne difficile à manœuvrer ?
Vous souhaitez réduire le temps d’intervention ou limiter les efforts physiques de vos opérateurs ?
Nous pouvons étudier votre installation et vous proposer une solution MODEC adaptée.
Envoyez-nous les informations suivantes
- Photos de la vanne et de son environnement
- Marque et modèle de la vanne, si disponibles
- Diamètre et type de vanne
- Type de volant ou de réducteur
- Nombre approximatif de tours
- Couple connu ou effort actuel
- Fréquence d’utilisation
- Site d’installation
- Présence éventuelle d’une zone ATEX
- Quantité souhaitée
FAQ – Actionneurs portables de vannes MODEC
Qu’est-ce qu’un actionneur portable de vanne ?
Un actionneur portable de vanne est un équipement motorisé temporaire qui permet d’ouvrir ou de fermer une vanne manuelle sans installer un actionneur fixe.
Sur quels types de vannes peut-on utiliser un actionneur MODEC ?
Les solutions MODEC peuvent être utilisées sur de nombreux types de vannes, notamment les vannes papillon, les vannes à boisseau sphérique, les vannes à opercule, les vannes à soupape et les vannes enterrées, avec l’adaptateur approprié.
Quel modèle choisir entre MC89 et JA73 ?
Le MC89 privilégie la compacité et la maniabilité. Le JA73 est destiné aux applications plus exigeantes nécessitant davantage de couple, de robustesse ou d’autonomie.
Quel est le couple maximal d’un MC89 ?
Le MC89 peut atteindre jusqu’à 850 Nm selon la configuration. Le couple réellement nécessaire doit être vérifié sur la vanne concernée.
Le JA73 fonctionne-t-il sans alimentation secteur ?
Oui. Le JA73 fonctionne sur batterie et ne dépend pas d’une prise électrique ni d’un réseau d’air comprimé. Son autonomie dépend du modèle, de la charge et des conditions d’utilisation.
Quel est l’intérêt d’un actionneur pneumatique HL83 ?
Le HL83 est adapté lorsque de l’air comprimé est disponible et qu’une utilisation intensive ou prolongée est nécessaire.
Existe-t-il des versions pour environnement ATEX ?
Pourquoi faut-il un système de reprise de couple ?
Peut-on utiliser un même actionneur sur plusieurs vannes ?
Comment connaître le couple nécessaire pour une vanne ?
Une vanne difficile à manœuvrer ?
Les actionneurs portables MODEC vous permettent d’intervenir rapidement sur vos vannes manuelles, sans modification permanente de votre installation.
RECOWA vous accompagne dans la sélection de l’actionneur, des adaptateurs et du système de reprise de couple adaptés à votre application.
