Produits > Vannes à boisseau sphérique > Vanne GEFA
Vannes à boisseau sphérique GEFA · France
Vannes à boisseau sphérique GEFA pour les procédés industriels, chimiques et pharmaceutiques
DN 08-150
Partenaire France
POURQUOI RECOWA ?
Une expertise technique au service de vos procédés industriels et fluides critiques
Chez RECOWA, nous allons bien au-delà de la simple fourniture de robinetterie industrielle. Nous accompagnons les industriels français, bureaux d’études, intégrateurs et constructeurs de skids dans l’analyse de leurs réseaux, le dimensionnement des équipements et la sélection des configurations adaptées aux contraintes les plus sévères.
Qu’il s’agisse de fluides hautement corrosifs, d’applications vapeur, de réseaux sous haute pression, d’environnements ATEX ou de lignes pharmaceutiques ultra-propres, nos experts mettent leur connaissance approfondie des technologies GEFA Processtechnik au service de vos projets en France. Notre objectif : vous proposer une solution fiable, durable, parfaitement étanche vers l’extérieur et conforme aux exigences réglementaires et de sécurité.
Depuis notre siège à Mulhouse, RECOWA assure un accompagnement technique complet, du dimensionnement initial jusqu’au suivi d’exploitation de vos installations.
- Expert en robinetterie industrielle et procédés de fluide
- Partenaire GEFA pour l’industrie en France
- Accompagnement technique personnalisé et réactivité locale
LA GAMME GEFA
LA GAMME DE VANNES À BOISSEAU SPHÉRIQUE GEFA
Des solutions fiables et modulaires pour les procédés exigeants
Fabricant allemand de référence, GEFA Processtechnik développe des vannes à boisseau sphérique réputées pour leur robustesse mécanique, leur niveau d’étanchéité et leur grande polyvalence d’intégration.
Leur conception 3 pièces avec corps central pivotant (« swing-out ») simplifie la maintenance sur site sans démontage de la tuyauterie, tandis que les versions à brides 2 pièces garantissent une intégration directe aux standards normalisés DIN EN.
DG1L pour application alimentaire
DG1 - 1.4529 resistant à la corrosion

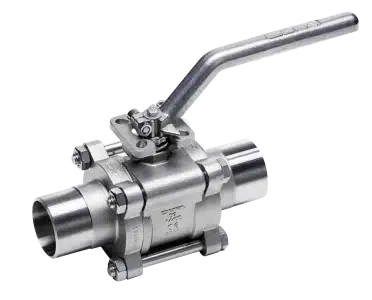

DG1W pour applications hydrogène
DG5HP pour les applications des fluides à haute pureté.
DGF - version fire safe

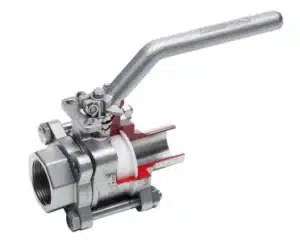

DG5 - conception à très faible volume mort
FG - version 2 pièces à brides
DG3 - 3 voies

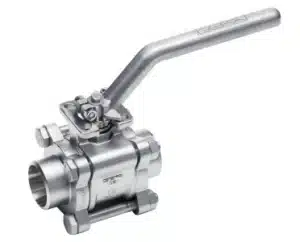

Série DG1 – Vanne 3 pièces standard polyvalente
La référence pour une multitude d’applications de process et d’utilités. Supportant des pressions jusqu’à PN 125 (selon le diamètre nominal) et des températures de -50 °C à +230 °C (exécutions spéciales jusqu’à +400 °C), la série DG1 est disponible du DN 8 au DN 150 en passage intégral ou réduit. Son corps central pivotant permet un remplacement ultra-rapide des garnitures sans désolidariser les embouts de la tuyauterie. Disponible avec embouts taraudés (BSP/NPT), embouts à souder (BW/SW) ou brides rapportées.
Série DG1 Type 8 – Pour fluides ultra-purs et soudage orbital
Développée spécifiquement pour la pharmacie, les biotechnologies et la microélectronique. Cette vanne intègre des embouts longs cylindriques usinés pour le soudage orbital automatique (conformes DIN 11866 Gammes A, B, C / ASME BPE / ISO 1127). Elle propose en option un électropolissage interne jusqu’à Ra ≤ 0,8 µm (ou Ra ≤ 0,4 µm) ainsi que des sièges enveloppants à comblement d’espace mort (cavity fillers) pour éliminer tout risque de stagnation bactérienne.

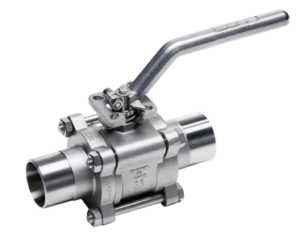

Série DG1L / DG1A – Exécution hygiénique & alimentaire
Conçue pour les industries agroalimentaires et cosmétiques selon les règlements européens CE 1935/2004 et UE 10/2011, ou avec élastomères conformes FDA. La vanne garantit la pureté organoleptique et microbiologique du produit et s’intègre parfaitement dans les cycles de nettoyage en place (NEP / CIP) et stérilisation (SEP / SIP).

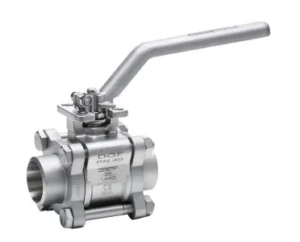

Série DGF – Sécurité incendie certifiée Fire Safe
Certifiée Fire Safe selon BS 6755 Partie 2 / API 607 / ISO 10497, la série DGF assure une sécurité absolue lors du transfert de solvants, alcools, hydrocarbures ou gaz inflammables. En cas d’incendie et de destruction thermique des garnitures primaires, un système d’étanchéité métallique de secours confine le fluide et supprime tout risque de fuite majeure.
Série DGH – Vanne à enveloppe thermique / de réchauffage
Dotée d’une double enveloppe soudée supportant un fluide caloporteur jusqu’à 20 bar, la vanne DGH évite la cristallisation, la solidification ou le figeage des produits thermosensibles ou à haute viscosité (bitumes, brais, soufre liquide, résines, chocolat, polymères).

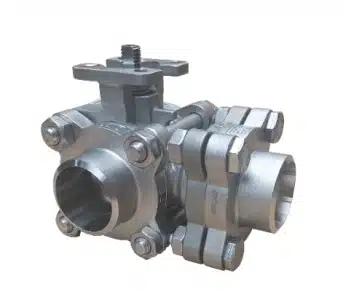

Série DG3 – Vanne multivoies 3 pièces (3 voies)
Proposée du DN 8 au DN 50 (PN 40) avec perçage du boisseau en L ou en T. Elle assure les opérations de mélange, dérivation, by-pass et distribution de circuits, permettant de remplacer avantageusement plusieurs vannes deux voies au sein d’une même boucle.

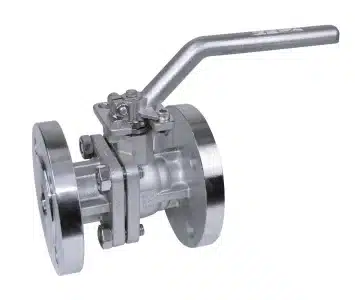

Séries FG1 / FG2 – Vannes à brides 2 pièces (Flanged)
Vannes à boisseau sphérique à brides du DN 15 au DN 100 (PN 10 à PN 40) et DN 150 (PN 16), avec encombrements normalisés face-à-face EN 558-1 série 1 (DIN 3202-F1) ou EN 558-1 série 27 / 14 (DIN 3202-F4). La platine de montage direct selon DIN EN ISO 5211 garantit une motorisation rapide, rigide et compacte.
Exécutions spéciales : Alliage 1.4529 & Boisseau céramique
Pour les milieux chimiques agressifs (acides concentrés, saumures, eau de mer, procédés chlorés), GEFA propose une construction en acier super-austénitique 1.4529 (équivalent Uranus B6 / Al-6XN / Alloy 926). Pour les fluides chargés en particules abrasives ou boues industrielles, un boisseau en céramique technique haute résistance décuple la longévité de l’équipement.
POURQUOI CHOISIR LES VANNES GEFA ?
Système d'étanchéité dynamique de tige (TA-Luft / VDI 2440)
Le presse-étoupe est maintenu sous précontrainte permanente par des rondelles Belleville élastiques, compensant d’éventuelles dilatations thermiques et l’usure mécanique due aux cycles fréquents de manœuvre. Conforme à la norme environnementale TA-Luft (VDI 2440), ce système prévient tout rejet de composés organiques volatils (COV) ou gaz toxiques dans l’atmosphère.
Maintenance facilitée par corps basculant
Sur la série DG, le retrait d’une seule vis d’assemblage permet de faire pivoter le corps central hors de la ligne sans desserrer ni déformer les tuyauteries adjacentes. Le remplacement des joints et sièges s’effectue directement sur site en un temps record.
Dispositif antistatique intégré de série
Toutes les vannes intègrent un dispositif antistatique mécanique assurant une continuité électrique constante entre boisseau, tige et corps de vanne, indispensable pour la conformité en zone ATEX.
Tige de manœuvre inéjectable (Anti-blowout)
La tige est insérée depuis l’intérieur du corps avec un épaulement mécanique indissociable, éliminant tout risque d’éjection accidentelle sous l’effet de fortes variations de pression interne.
Passage intégral et pertes de charge minimes
La géométrie de passage intégral conserve le diamètre intérieur nominal de la conduite, assurant un coefficient de débit (Kv) maximal, une réduction des coûts de pompage et la possibilité de raclage de ligne (pigging).
CONTACTEZ NOS EXPERTS
CONTACTEZ NOS EXPERTS EN FRANCE
Expertise technique • Dimensionnement sur mesure • Disponibilité en France
Vous recherchez la vanne GEFA adaptée à votre procédé ?
Téléphone
+33 3 89 62 96 28
Adresses
108 rue du Château Zu-Rhein, 68200 Mulhouse, France
DES VANNES POUR DE NOMBREUX SECTEURS INDUSTRIELS EN FRANCE
Industrie chimique & pétrochimie
Sécurisation des circuits d’acides, solvants, monomères, réactifs corrosifs et utilités vapeur. Résistance optimale grâce aux matériaux 1.4408, 1.4529 et garnitures en PTFE chargé ou graphite.
Industrie pharmaceutique & biotechnologies
Transfert de fluides ultra-purs, boucles d’eau WFI/PW, vapeur propre et synthèse organique. État de surface contrôlé, embouts pour soudage orbital et documentation conforme aux exigences GMP / BPF.
Agroalimentaire & boissons
Lignes de transformation, liquides visqueux, laiterie, jus et circuits de NEP/SEP. Matériaux certifiés CE 1935/2004 et FDA, sans zones mortes de rétention.
Traitement des eaux, incinération & énergie
Circuits de dosage de chlorure ferrique, saumures, traitement des fumées, centrales thermiques et réseaux de refroidissement industriels.
MATÉRIAUX ET CONFIGURATIONS DISPONIBLES
| Composant | Options et matériaux disponibles |
|---|---|
| Corps de vanne | Inox 1.4408 (CF8M / 316), Acier moulé 1.0619 (WCB), Inox haute résistance 1.4529 |
| Boisseau | Inox 1.4408 poli, Alliage 1.4529, Boisseau céramique anti-abrasion |
| Tige de manœuvre | Inox 1.4542 (17-4PH) haute résistance, Inox 1.4529 |
| Sièges d’étanchéité | PTFE pur, PTFE + 15% fibre de verre, PTFE + 25% carbone, PEEK, UHMWPE, POM, PVDF |
| Garniture de tige | Bagues chevrons en PTFE précontraintes par rondelles Belleville, Graphite (Fire Safe) |
| Raccordements | Taraudés BSP / NPT, à souder BW / SW, embouts orbitaux longs, à brides DIN EN 1092-1 |
| Plage de température | -50 °C à +230 °C (jusqu’à +400 °C en configurations haute température) |
| Pression de service | Jusqu’à PN 125 (selon DN et température d’application) |
| Certifications & Normes | ATEX 2014/34/UE, TA-Luft (VDI 2440), CE 1935/2004, FDA, Fire Safe (BS 6755 / API 607), EN 10204 3.1 |
AUTOMATISATION ET COMMANDE : DU MANUEL AU CONTRÔLE 4.0
Grâce à la platine supérieure normalisée ISO 5211 / DIN 3337, l’automatisation des vannes GEFA s’opère de façon directe et sécurisée :
- Commande manuelle : Levier ergonomique en inox 1.4308 cadenassable en position ouverte ou fermée, ou réducteur à volant pour les manœuvres douces sur gros diamètres.
- Actionneurs pneumatiques GEFA série AP / AP(M) : Versions double effet (DA) ou simple effet rappel par ressort (SR). Construction compacte en aluminium anodisé, boîtiers de fins de course (mécaniques, inductifs, ATEX / NAMUR) et électrodistributeurs 5/2 ou 3/2.
- Actionneurs électriques : Solutions tout-ou-rien ou de régulation modulante (signal 4-20 mA ou 0-10 V), avec recopie de position et options de bus de terrain.
UN ACCOMPAGNEMENT DE PROXIMITÉ EN FRANCE
Basée à Mulhouse, l’équipe technique de RECOWA SAS accompagne les donneurs d’ordre, installateurs et utilisateurs finaux sur tout le territoire français :
- Analyse de compatibilité chimique, validation des couples de manœuvre et coefficients Kv
- Sélection précise des matériaux et des garnitures selon vos fiches de données de sécurité (FDS)
- Montage, réglage et banc d’essai des ensembles vannes + actionneurs avant expédition
- Remise des dossiers documentaires constructeur complets (certificats 3.1, attestations CE, rapports d’essais DIN EN 12266-1 taux A)
FAQ
FAQ – QUESTIONS FRÉQUENTES SUR LES VANNES GEFA
Quelle est la différence entre une vanne GEFA série DG1 et une série FG ?
La série DG1 est une conception 3 pièces (un corps central et deux embouts de raccordement), reconnue pour sa flexibilité de raccordement (taraudé, à souder, à brides) et sa maintenance simplifiée sur ligne grâce à son corps pivotant. La série FG (FG1/FG2) est une vanne 2 pièces à brides, conçue pour un montage direct entre contre-brides selon les cotes face-à-face standardisées EN 558.
Pourquoi choisir l’acier spécial 1.4529 proposé sur les vannes GEFA ?
L’alliage austénitique 1.4529 contient une forte teneur en chrome, nickel et molybdène, offrant une tenue exceptionnelle à la corrosion par piqûres, aux crevasses et à la fissuration sous tension en milieu chloré, acide sulfurique ou eau de mer, là où les aciers inoxydables 316/316L traditionnels se dégradent.
Les vannes GEFA sont-elles certifiées ATEX et conformes aux exigences environnementales ?
Oui. Dotées en standard d’un dispositif de continuité électrique antistatique, les vannes GEFA sont certifiables ATEX pour les zones gaz et poussières (zones 1/21 et 0/20). De plus, l’étanchéité dynamique de tige précontrainte par rondelles Belleville est certifiée TA-Luft (VDI 2440), garantissant une étanchéité de pointe contre les émissions fugitives.
Peut-on intégrer une vanne GEFA sur un circuit soumis à des cycles NEP/SEP (CIP/SIP) ?
Absolument. La version DG1 Type 8 (avec embouts longs pour soudage orbital) ou la série alimentaire DG1L peuvent être équipées de sièges en PTFE avec comblement d’espace mort (cavity fillers). Ces sièges évitent toute rétention de fluide autour de la sphère et garantissent un nettoyage et une stérilisation parfaits.
Comment obtenir un chiffrage ou une étude technique pour un projet en France ?
Transmettez-nous simplement les paramètres de votre application (fluide, pression, température, diamètre nominal, type de raccordement et commande souhaitée). L’équipe technique de RECOWA SAS à Mulhouse établira une préconisation technique et une offre détaillée sous 24 à 48 heures.
